内部双天线提供高度可靠的空间和极化射频信号接收

护盖和墙壁防拆探测

多设备注册选项以及射频诊断确保安装高效和有效

支持对无线防区和中继器的监测

外部状态 LED 指示灯

基本功能

接收器使用 RADION 无线协议，可支持：

• 辅助总线通信

• 防拆输入处理

• 射频干扰（人为干扰）探测和报告

• 信号强度和界限报告

• 登记的设备数据库管理

地址开关编址

使用地址开关在安装期间轻松分配总线地址或设置。

易于安装

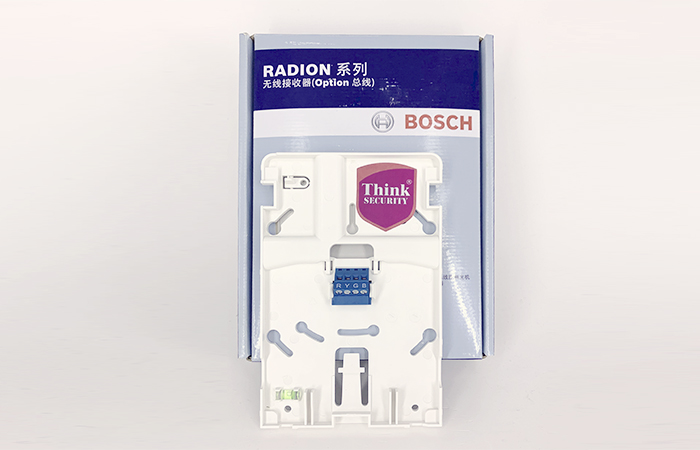

滑动自锁式外壳内置气泡水平仪和定制无间隙、提门式接线盒，使安装更简单、快速和可靠。

LED 指示灯显示

LED 指示灯提供有关接收器及其连接的状态和故障排除信息。

射频干扰（人为干扰）探测和报告

当环境噪声级别在总共 60 秒中有 30 秒超过干扰阈值时接收器探测和报告干扰。 干扰阈值根据系统中登记的最低信号强度发射器来确定。

通信

通过使用两个空间分集和极化分集天线来接收射频信息包。接收器然后将状态更改信息传输到控制主机。

墙壁和护盖防拆开关

当有人从底座卸下设备或从墙壁拉下设备时，接收器会传输破坏信号。

技术规格

属性

尺寸： 139.7 mm x 209.6 mm x 31.8 mm

5.5 in x 8.25 in x 1.25 in

布线距离： 300 m (1000 ft)

线规： 0.65 mm (22 AWG) 至 1.3 mm (16AWG)

兼容性： RFRP-CHI 中继器

RFDL-11-CHI 三技术移动探测器

RFDW-RM-CHI 隐藏门/窗磁簧开关

RFDW-SM-CHI 标准门/窗磁簧开关

RFGB-CHI 玻璃破碎探测器

RFKF-FB-CHI/RFKF-FBS-CHI 遥控器

RFKF-TB-CHI/RFKF-TBS-CHI 遥控器

RFPB-SB-CHI 紧急按钮

RFPB-TB-CHI 紧急按钮

RFPR-12-CHI 单红外移动探测器

RFPR-C12-CHI 单红外移动探测器

（幕帘）

RFUN-CHI 通用发射器

RFBT-CHI

电源：

电源/电压： 12 VDC

***电流消耗： 100 mA

频率： 433.42 MHz

环境要求

工作环境： -10ﾟ C 至 55ﾟ C

（14ﾟF 至 131ﾟF）

相对湿度： 最高为 93%，无冷凝

使用： 供室内使用。
