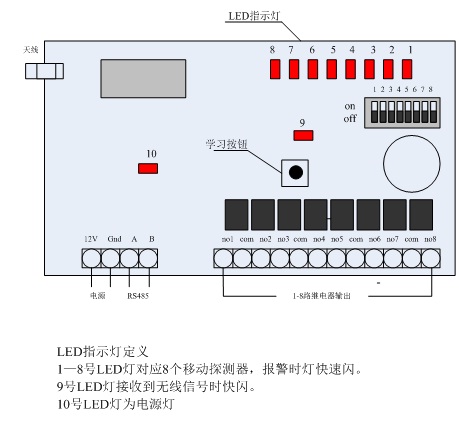

一、示意图

二、 学习单个无线防区操作如下:
拨码“8”数字拨到ON 位置,防区用1~4拨码表示如表
防区号 | 拨码1~4 |
1 | ON | OFF | OFF | OFF |
2 | OFF | ON | OFF | OFF |
3 | ON | ON | OFF | OFF |
4 | OFF | OFF | ON | OFF |
5 | ON | OFF | ON | OFF |
6 | OFF | ON | ON | OFF |
7 | ON | ON | ON | OFF |
8 | OFF | OFF | OFF | ON |
如要学习2防区就把对应的2防区按表拨码设置好,长按“S1”按钮蜂鸣器响对应LED2灯每隔1秒闪烁一次,表示2防区处于学习状态,此时移动报警模块如果蜂鸣器长响一秒并且LED9闪烁,LED2防区常亮表示2防区学习成功,其它防区学习同理。
注:防区学习窗口时间为10秒钟,10秒钟之后自动清除学习模式。
学好后,将拨码开关“8”拨回到off。
三 、删除单个无线防区操作如下:
把拨码“7”拨到ON 位置,防区用1~4拨码表示同上防区学习表示,设置好要删除的防区号,长按“S1”按钮3秒,蜂鸣器响一秒,已经学习好的防区灯由亮---到灭表示此防区删除成功。
注:删除成功之后把所有拨码拨回到off。
四 、删除所有无线防区操作如下:
把拨码“5”拨到ON 位置,长按“S1”按钮3秒,蜂鸣器响一秒,已经学习好的防区由亮---到灭表示所有防区删除成功。
注:删除成功之后把所有拨码拨回到off。
五、测试模式:当所有拨码设置“ON”位置,LED1~LED8指示灯常亮 NC1~NC8 常闭变为常开输出。
六、 LED灯状态说明
序号 | LED灯 | 状态 |
1 | 防区LED1~LED8 | 1:常亮,表示无线防区学习OK 2:间隔1秒闪烁,表示无线防区正在学习状态 3:快速闪烁,表示此防区报警状态 |
2 | LED9 | 1:间隔1秒闪烁 系统运行正常 2:快速闪烁,接收到有效无线信号 |
3 | LED10 | 电源指示灯常亮 |
