M-200

微波探测器

下载手册	M200中文说明书.pdf
3C认证

简介

M-200 智能室外雷达电子围墙能够对于低于200米的探测范围进行

数字信号分析。 Digilon 技术基于军工的微处理器逻辑，信号分析

处理提供了一个高性能以及低误报特性，降低了如在恶劣天气，干

扰因素，以及环境改变等等引发误报的可能。

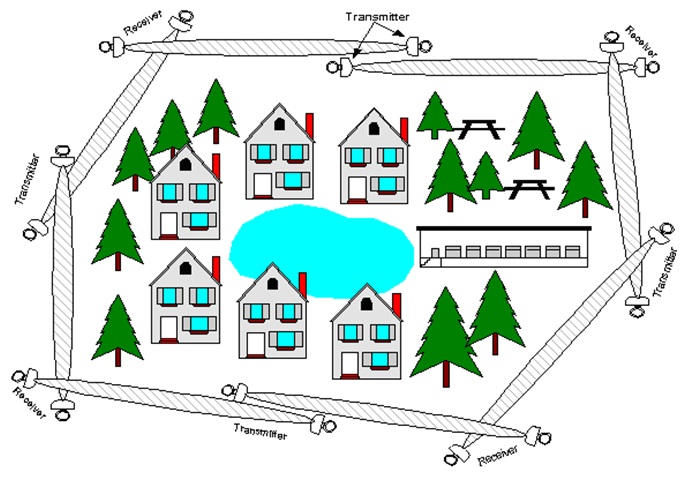

M-200包含独立的发射器单元和接受器单元，面对面安装, 防护范

围最远不超过允许长度，雷达和微波形成一个实体的栅栏，防止非

法入侵。

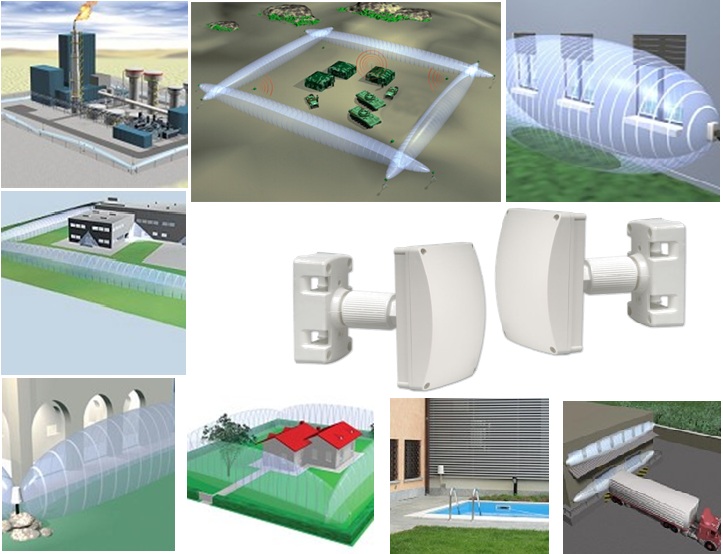

M-200对于保护高风险等级的电站、监狱、军事设施、以及高风险

的工业区域是一个理想的选择。

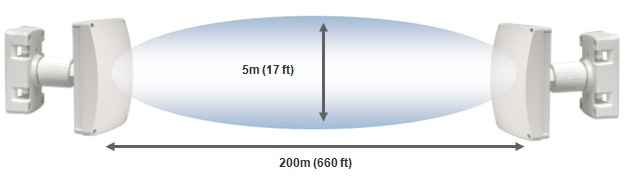

 • 最远防护距离可达 200m (660 ft)

 • 工作温度范围： -50°C ---- +65°C

 • 全天候 工作以及 防破坏外壳设计

 • 高等级抗射频干扰和抗电磁干扰

 • 符合IP 65规范（防水，防尘设计）

 • 电源丢失保护以及使用备用电源的可能

 • 容易安装和调整设置；

 • 多级灵敏度调节

 • 用于保护高安全度的区域

 • 可选择立杆安装

 • 特殊的调整信号强度等级（RSSI）工具

 • 此探测器可以探测入侵者的步行穿越、快跑、爬行、以及滚过等入侵行为。

 •  高端室外周界微波对射探测器，由发射器和接收器组成，保护区域最远距离可达228米（750英尺）。

 •  立体微波墙探测区域，采用微波调幅探测技术，具有被动探测技术的高灵敏度及主动探测技术的低误报率，其探

    测范围是整个立体范围，而不是单点单线区域。

 •  IP65室外专用材料外壳。

 •  宽的工作温度范围：-40ºC ~ 65ºC，***湿度可以达到100%。

 •  四晶体控制调制通道（M-200MT），可叠加应用，相互之间不会串扰。

 •  自适应环境电路，可用于防护区域距离长，地面高低落差大等复杂地形环境的周界保护。

 •  抗环境干扰功能，灵敏度不会因为有大雾、雨雪等而下降。

 •  使用创新的消除误报警方法可免除小动物穿越引起的误报警，如小鸟，猫等小动物。

 •  四种安装方法，可以方便的安装在任何类型的立竿和围墙上，形成一个类似实心栅栏的防护区，从而阻挡周边

    的入侵。

 •  微波频率：9.5/10.525GHz

 •  调制通道：四可选通道（仅M-200MT）

 •  ***范围：M-80室外100m (330英尺)；M-200/M-200MT室外228m（750英尺）

 •  保护区宽度：1.5m 或 3.5m

 •  保护区高度：2.5m 或 4.5m

 •  工作温度：-40°C ~ +65°C

 •  防水等级：IP65

 •  探测灵敏度：高/低二档可选

 •  地面平整度：0.3m

 •  抗阻挡物高度：草类植被0.3m，地面积雪***厚度 0.5m

 •  电压范围：10.5V ~ 24V/DC

 •  电流消耗：<60mA，12V/DC（一对M-200）

 •  报警输出：3 秒，NC 28V/DC，0.1A；M-200MT NC，NO（固态继电器）

 •  防拆输出：NC，28V/DC，***0.3A

 •  响应速度：0.1m ~ 10m/s（移动目标速度）

 •  单元外型尺寸：156.6mm x 138.4mm x 46.5mm

 •  重量（每套）：1.1kg

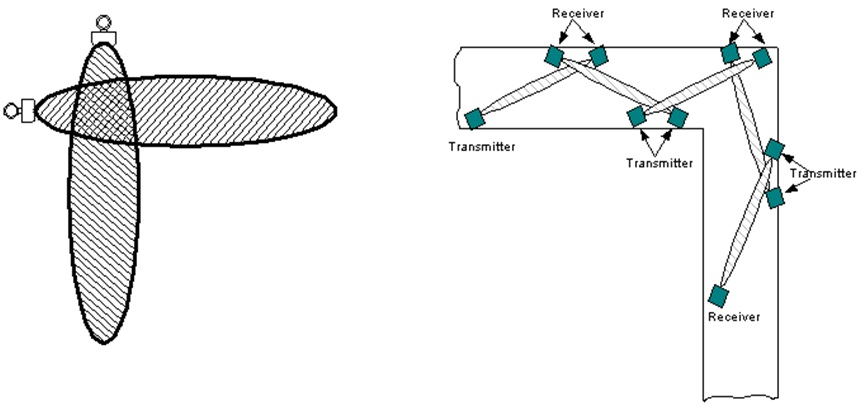

 •  使用多个csb-200重叠安装对于两个接收器临近时

 •  室外防护

 •  四种安装方法，可以方便的安装在任何类型的立竿和围墙上，形成一个类似实心栅栏的防护区，从而阻挡周边

    的入侵。
