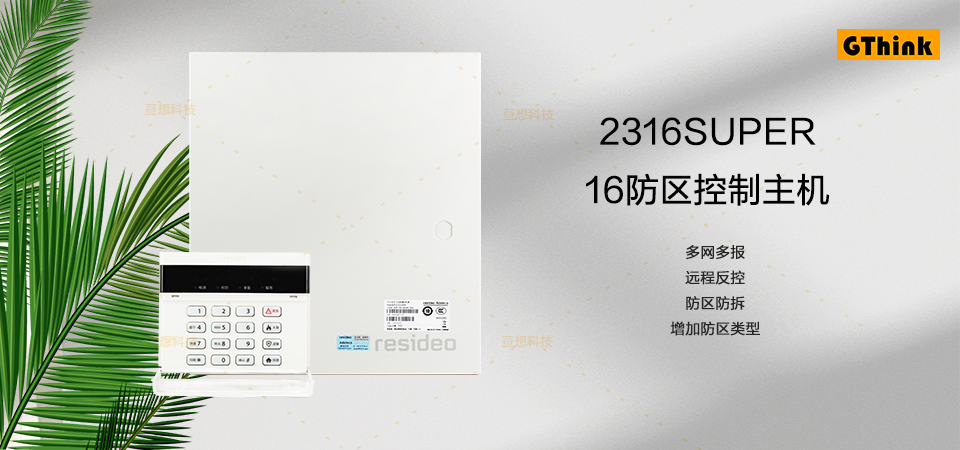

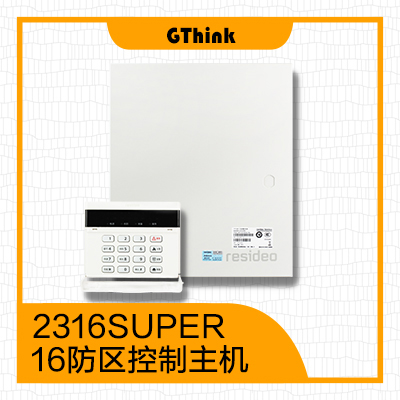

2316 SUPER

16防区控制主机

产品资料下载：2316 SUPER 宣传彩页

                        2316 SUPER 安装手册

                        23系列键盘使用手册


简介

238/2316 SUPER 是（原霍尼韦尔）现域适都推出的支持电话线、网络、GPRS

多网多报告或备份报告的高性价比新型8/16 防区控制主机。

该主机与IPM-23 SUPER网络通讯模块、MCM-23 SUPER无线网络

（GPRS）通讯模块配合，可支持电话线、网络、GPRS无线网络等多

种通讯方式，网络和电话报告可同时发送，也可互为备份。主机支持

8/16个防区并支持防区防拆功能。

作为一款网络化升级IP报警主机，238/2316 SUPER 保留了享誉中国

安防市场的经典小型主机238C Plus II的全部功能和操作方法。

• 多网多报、互为备份- 与IPM-23 SUPER网络通讯模块、MCM-23 SUPER无线网络（GPRS）通讯模块配合，可

  通过电话线或有线/无线网络与接警中心通讯，实现双报告、多报告（最多四个报告），也可互为备份。 网络通讯

  具心跳检查功能，系统通讯安全可靠。

• 远程反控-授权用户可以在任意场合，使用电脑登陆接警中心IP-Receive网络接警机的网络反控界面，对主机进行

  权限内的查看、遥控、编程等操作，方便用户对系统的使用和维护。

• 防区防拆-主机的每个防区都可设置成带防拆功能，探测器防拆开关可按要求接入对应防区，不再需要占用单独的

  防区。

• 副主码功能-拥有更改其他用户密码权限，但不可更改主码，不可以操作系统复位。当主码和副主码密码一致时，

  只有主码有效。

• 增加防区类型-防区类型增加了2 4 小时匪警防区和2 4 小时火警防区，可发送不同的Contact ID码。

• 键盘内置蜂鸣器，作为故障、报警等事件提示

• LED键盘具备系统及防区状态LED灯况提示，ALPHA Plus II键盘具备LCD字符信息显示

• 4路触发器输出，驱动外部继电器，可以和防区关联

• 内置拨号器，通过电话直接报告到接警中心接收机，重拨时间与轮次可编程。

• 通过扩展网络通讯模块IPM-23 SUPER或MCM-23 SUPER，可通过网络报告到接警中心网络接警机，网络链接具

  心跳监测功能。

• 可设置4个中心接警机，其中任意两个可以是网络接警机。

• 强大的联网功能，主机自带电话通信电路，并可通过扩展网络模块实现电话、网络等多种通信方式发送多报告、

  分类报告或备份报告。

  支持四个接警中心，其中两个可以是网络接警中心。

• 网络连接具心跳检测功能，实时检测连同状态。

• 支持1个系统主密码、1个副主码和13个用户密码。

• 防拆保护。

• 255条事件记录，可实现掉电存储，可通过Alpha Plus II LCD键盘查询。用户可设置存储的事件类型。

• 可以使用LED键盘或LCD键盘对系统进行控制，也可通过接警中心远程控制。。

• 内置4个可编程触发器输出，可检测26种不同事件驱动外部继电器输出，可编程设定驱动方式，防区可与继电器关

   联，应用灵活方便。

• 强大的联网功能，主机自带电话通信电路，并可通过扩展网络模块实现电话、网络等多种通信方式发送多报告、分

   类报告或备份报告。

  支持四个接警中心，其中两个可以是网络接警中心。

• 可以通过钥匙开关对系统进行布撤防，方便老人小孩使用。

• 可校准的实时时钟。

• 内置看门狗复位电路，回复初始值功能，保证系统稳定工作。

• 内置电话线检测、AC掉电、后备电池、系统工作状态自检功能，报告周期可选。

• 网络连接具心跳检测功能，实时检测连同状态。

• 电话线检测和AC掉电检测时间可调。

• 具备门铃功能，在撤防状态下，LCD键盘显示实时时钟。

• 可接8个LED键盘或4个LCD键盘。

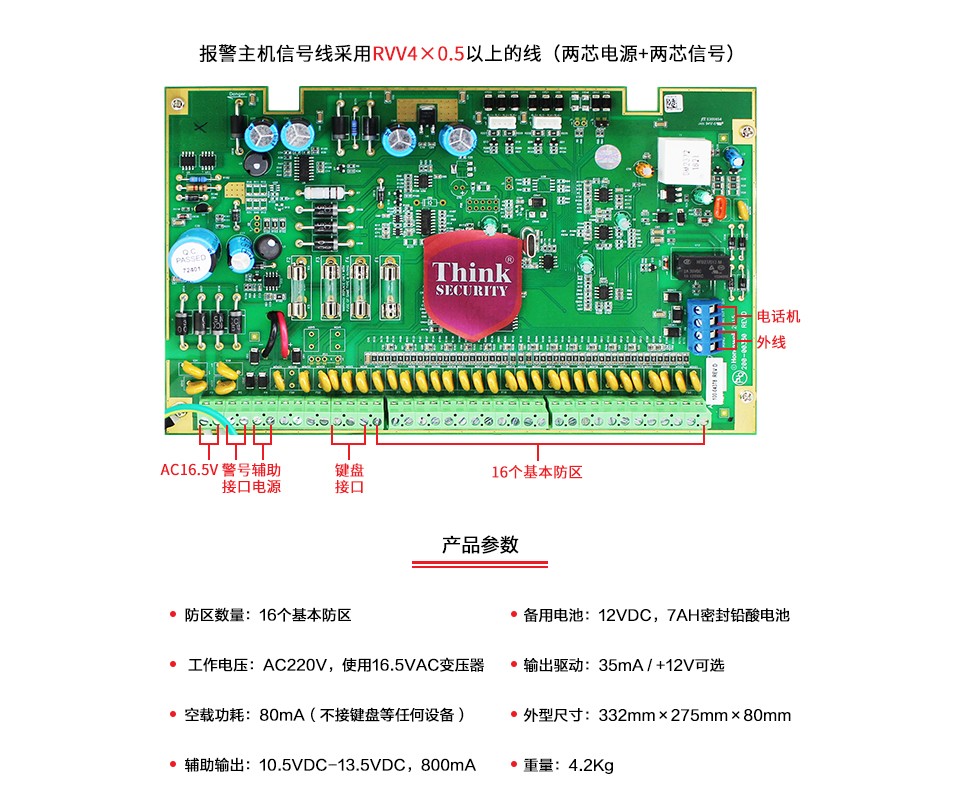

• 16个基本防区，均具备末端电阻监控功能，提高系统防破坏能力

• 每个防区可附接一个24小时类型的防拆回路，探测器防拆不占单独防区。

• 键盘自带紧急按键软防区和防劫持操作，提供更多的安全保障

• 防区回路的电路类型可编程选择，适应不同的防区要求和传感器性能

• 防区反应时间可编程选择，与不同探测器的性能更好地匹配，避免干扰误报

域适都分线报警主机系统点击打开方案配置页面

域适都分线报警主机系统点击打开方案配置页面

• 警号电流：0.80A / 10.5-13.5VDC（MAX）

• 辅助电源包括可关断电源（SW/AUX）和不可关断电源（AUX），其中可关断电源用于烟感等需断电回复的设备

• 输出电压：12-14VDC

• 输出电流总和：≤500mA

• 触发器输出驱动35mA（MAX），+12V可选

• 键盘内置蜂鸣器报告系统状态

• 报警状态确认

• 主机空载功耗（不接键盘等任何设备）：80mA/16.5VAC

• 6.5AH可充电后备电池，12VDC

• 12.5V AC，25W变压器

• 可通过网络进行遥控编程，也可通过第三方专用接警遥控软件对主机遥控编程

• 尺寸：332mm×275mm×80mm

• 壁挂式安装
