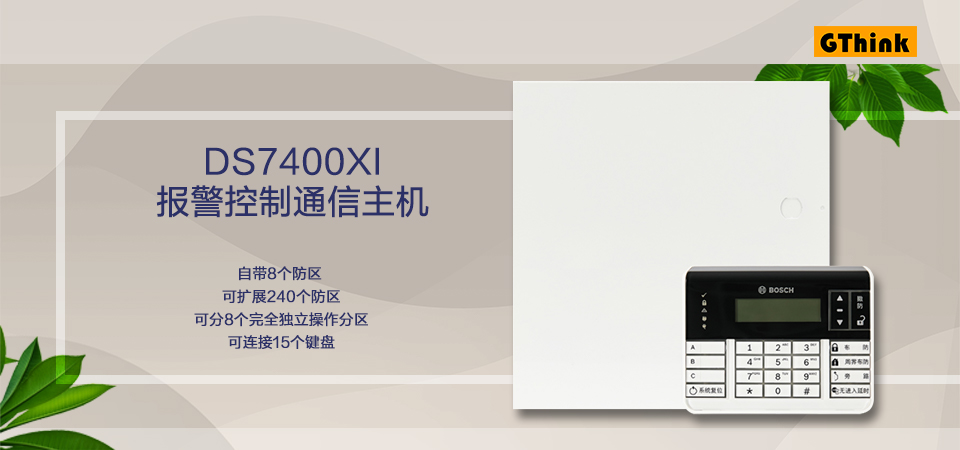

DS7400Xi-CHI

报警控制通信主机

产品资料下载：

下载手册	DS7400Xi V4 简易安装手册.pdf
3C认证	3C_DS7400,IP7400,IP7408,7425,7428,7426,7430,7432,7436,7457,7460,7465,7447,3010,4010,DSR-32,RF3222,3MX,6MX,B426,MTSW.pdf

简介

DS7400X是一款可编地址码的大型报警控制通信主机，采用两线总线制地址码方式代替传统的分线回路模式，可 扩展至248个防区（112个无线防区）；支持8个独立操作的分区；支持15个控制键盘；有30种可编程防区功能，可以满足防区类型个性化需求；提供512个报警输出口，实现与防区报警一对一联动，或者多对一，一对多等多种报警/输出联动关系；也可通过编程跟随分区及其它报警事件输出具有TCP/IP 网络接口等多种与报警主机通讯的能力；支持两个电话报警中心,可以通过电话拨号报告到报警中心，兼容Contact ID、4+2等多种通讯

• 应答机控制

  每款报警主机都内置有应答机控制功能。无需安装额外硬件。

• 自动布防和延迟布防

  每天可为各区域设置自动布防时间。可以使用延迟布防来代替自动布防时间，也可以指定主机的布防时间。

• 公共区域布防

  可以设定一个区域来跟随某些或所有其它区域的布防状态。 公共区域仅当其连接的所有区域都布防时才会布防，这样可以既保护门厅和入口等公共区域，同时又能保持各区域的相 互独立。

• 自定义布防配置

  允许系统在不同的配置下布防，从而自动旁路一组防区。 包含多个易用功能键的用户界面

• 六个带标签的功能键，无需按多个按扭来输入命令。输入 PIN 后按相应功能键，可以执行各种功能，如布防、撤防和重置烟雾探测器等。

• 该界面向新用户提供简单的操作步骤。专家用户可以快速使 用所需的项目。

• 可编程的快速布防功能让用户无需 PIN 也可以打开系统。 当关闭系统、关闭报警或进行系统测试时，系统要

       求输入PIN。

• EEPROM技术

  报警主机使用电可擦可编程只读存储器(EEPROM)。当发生 电源故障时，EEPROM 可以保留程序存储器、系统编程、 用户代码和布防/撤防状态。电源恢复后，系统会延迟一段时 间再运行，防止空间传感器发生误报，因为空间传感器要在 几分钟后才能工作。

• 八个区域

  将报警主机划分为八个独立的系统区域，每个区域拥有自己 的键盘和报告 ID。键盘可以指定为主键盘，实现对所有区域 的访问。

• 灵活的数字通信

  通信装置可与大多数报警接收机配合使用，支持 3/1、 4/1、4/2、CID、SIA、BFSK 等数字通信装置格式和传呼机格式。传呼机格式使主机可以拔打数字传呼服务，并留下表 示帐号和事件代码的数字消息。

• 输入和输出交叉矩阵

  输入和输出交叉矩阵使输出功能可以跟踪特定输入防区的状 态。输出经编程后可以跟踪一个或两个防区的组合，不论是开放的还是关闭的，也不论系统已布防还是撤防。

• 采用两线总线制地址码方式代替传统的分线回路模式，可 扩展至248个防区（112个无线防区）

• 所有功能和参数都可以编程设置和自由修改

• 200个用户码

• 400个事件记录

• 248个防区可任意分为8个分区，完全独立操作

• 可连接15个键盘

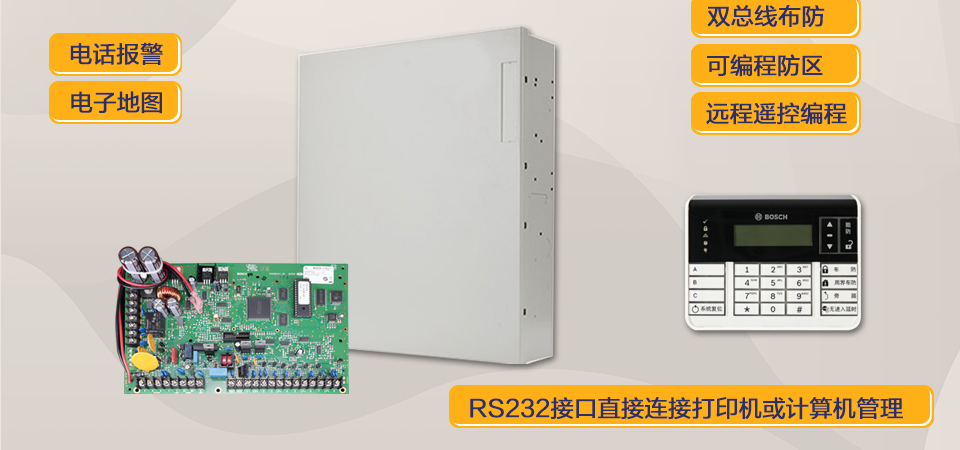

• RS232接口可直接连接打印机或计算机管理（MTSW、 CMS-7000）（仅DS7400Xi-CHI适用

• 支持主要的通讯格式，可拨叫传呼机留下数字信息

• 可本地键盘编程或远程计算机编程

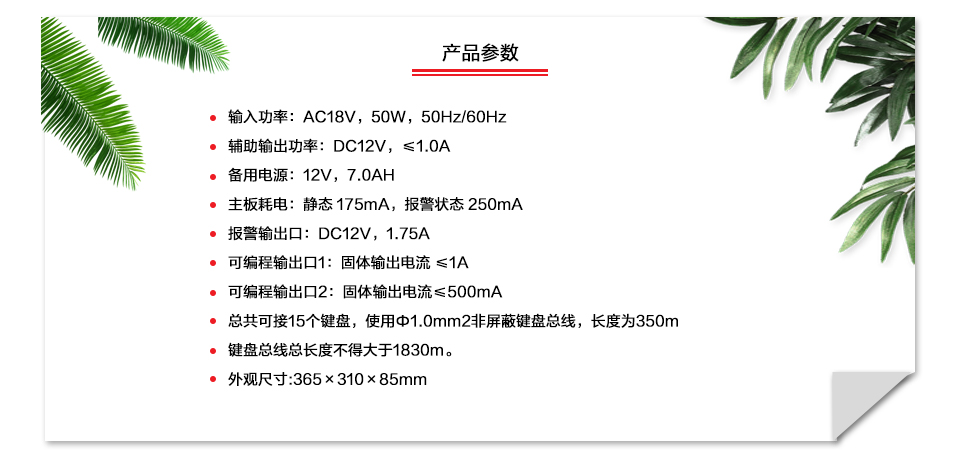

• 输入功率：AC18V，50W，50Hz/60Hz

• 辅助输出功率：DC12V，≤1.0A

• 备用电源：12V，7.0AH

• 主板耗电：静态 175mA，报警状态 250mA

• 报警输出口：DC12V，1.75A

• 可编程输出口1：固体输出电流 ≤1A

• 可编程输出口2：固体输出电流≤500mA

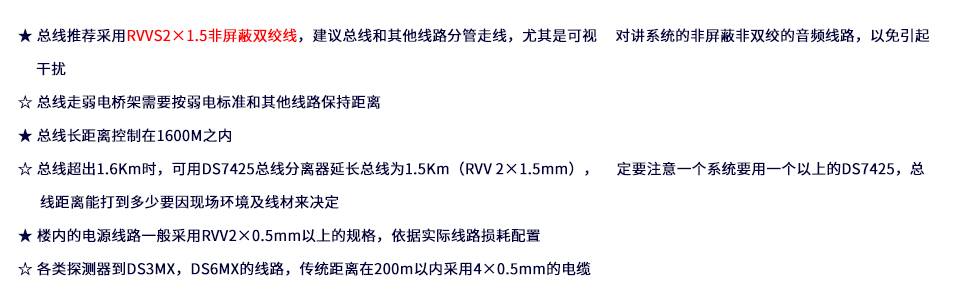

• 总共可接15个键盘，使用Ф1.0mm2非屏蔽键盘总线，长度为350m

• 键盘总线总长度不得大于1830m

• 外观尺寸:365×310×85mm

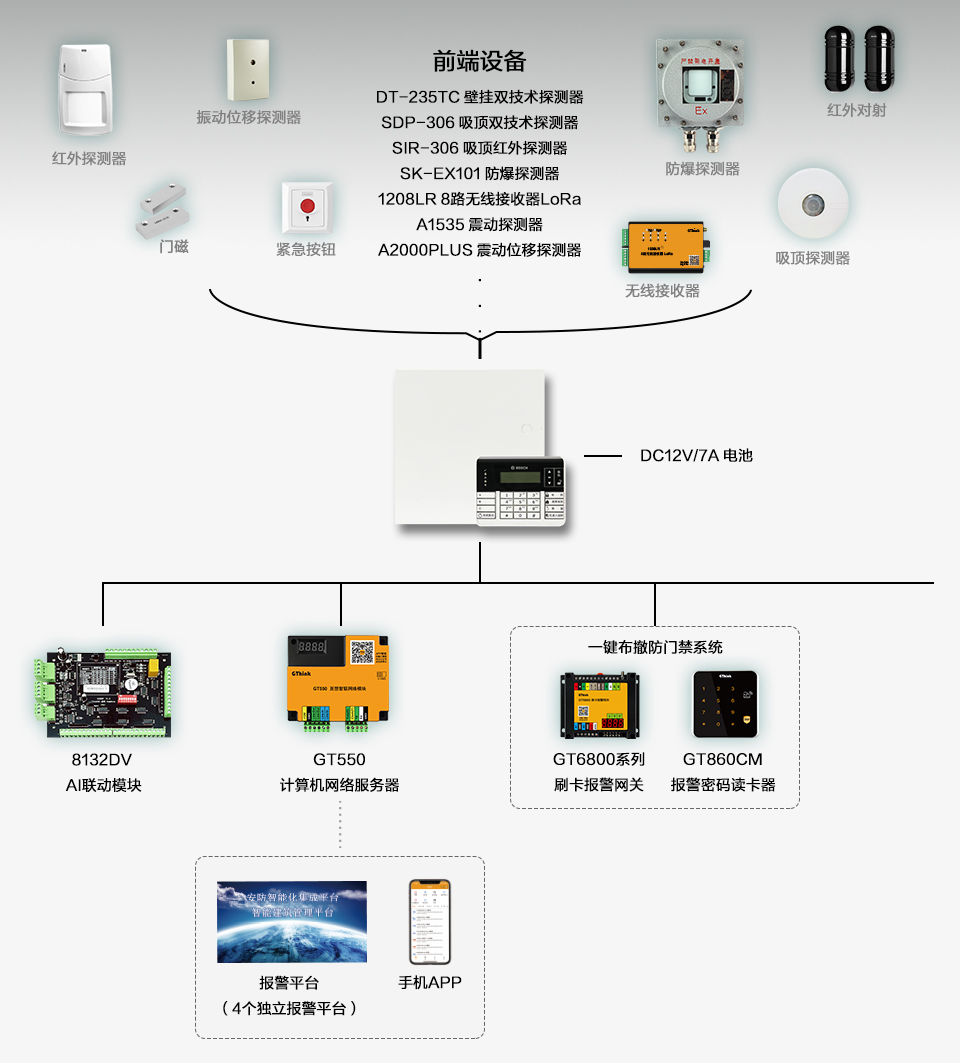

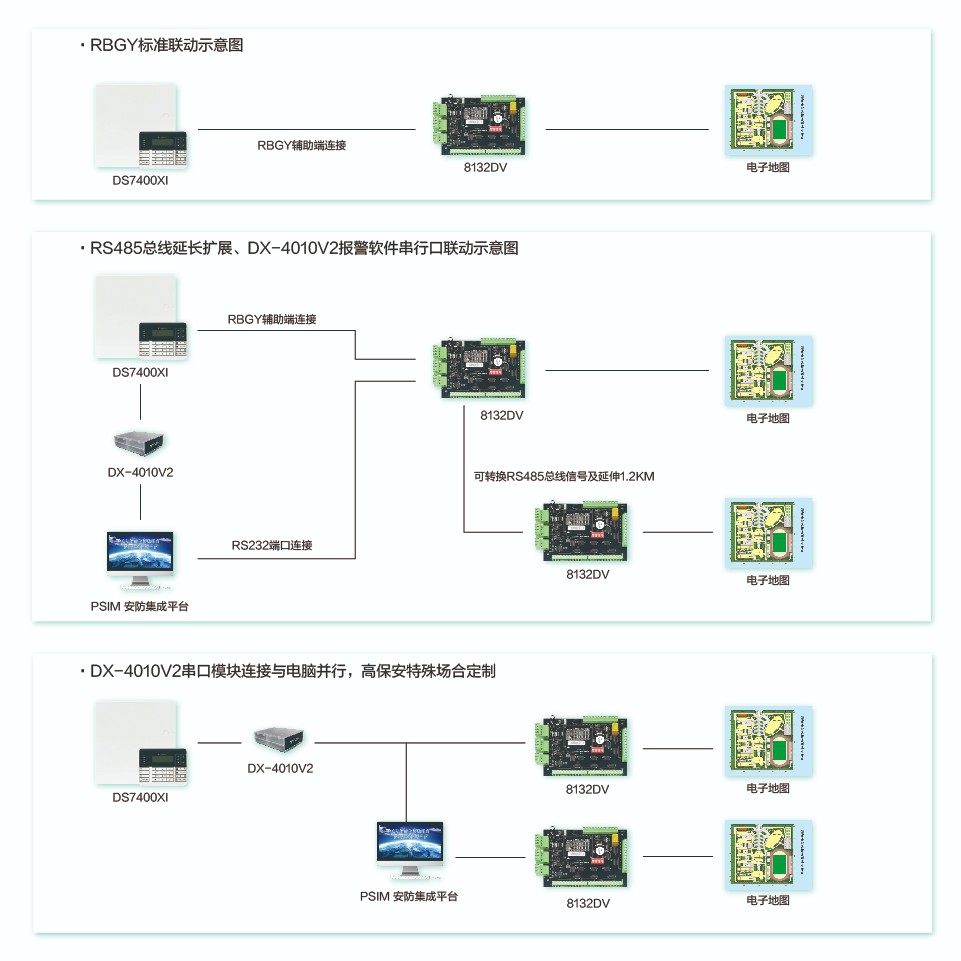

 BOSCH总线报警主机系统  点击打开方案配置页面

BOSCH总线报警主机系统  点击打开方案配置页面

• 壁挂式安装
