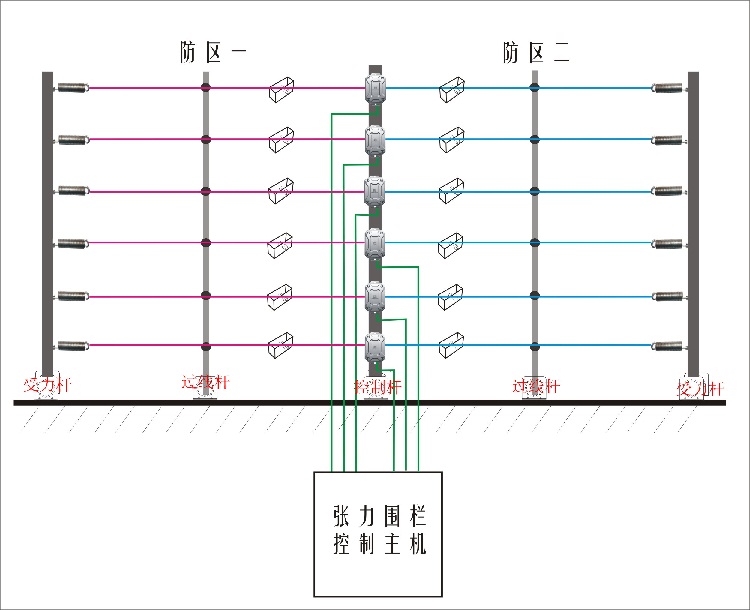

张力围栏系统工作原理
张力围栏是通过控制杆、受力杆和支撑杆在周界架设起多道规则的金属不锈纲绳，在周界形成一道有形的实体防护围栏，在控制杆内设有张力模块、防区控制器和电源模块等设备，通过张力模块对任何试图通过拉动、抬起、攀爬、剪断围栏钢丝等企图闯入的入侵行为进行探测，张力模块采用先进的电子技术，能将试图攀爬，切割金属纲绳等机械力的变化转换成电信号，传送给防区控制器，防区控制器对接收到的信号进行智能分析判断。一旦确认为报警信号即做出报警响应，发出报警信号，并通过报警联网总线将报警信号发送到远离现场的中心控制室。在中心控制室，值守人员通过报警主机或报警管理软件界面上弹出的报警信息和声光提示，能在最短的时间内了解到远在现场的警情，及时做出处警预。
SK-600张力围栏防区控制器
张力围栏控制主机SK-600是基于“环境风险主动预分析算法”的控制系统，该控制主机能够处理12路张力信号模拟量，分为2个防区。控制主机根据每根张力线受环境影响①的缓慢变化，主动分析每根张力线上变化率，并根据策略自动跟踪相对零点，这样就不会因为长期环境变化后钢丝变紧或变松值过大，导致控制器产生误报；如果这个变化在一个较短的时间（可设置为1S内）突然超过或低于预设阀值一次或数次（灵敏度可12级设置），主控制器才会报警。
张力电子围栏产品以其前端导线无电压、天然防拆、 物理阻挡和威慑等优点被广泛应用在需要防爆的工业企业、加油站、学校、易燃易爆物资储备仓库、小区别墅等项目中；遗憾的是由于技术上的局限性，例如风雨导致的误报、拉力延时过长、不能解决环境对张力线的缓慢影响等缺陷，导致目前的产品在项目中得不到良好的应用。盛科安防总结了这些技术缺陷产生的原因，设计研发出“环境风险主动预分析算法”，通过若干次实地环境测试，优化设计，研发出能适应例如新疆准格尔地区昼夜温差达30℃以上极端环境的系统。
张力式电子围栏的设计
为确保张力式电子围栏稳定可靠地运行，在设计时要求直线型周界每个防区长度应不超过40米，控制杆和受力杆安装在防区的两端，每间隔3－5米应安装一根支撑杆。如遇折角或拐弯，视折角或拐弯的程度，每个防区长度在15－25米之间，并在拐弯处安装带轴承受力杆，在每个防区的每道钢绳都应配置弹簧、紧线器。
按架设张力式电子围栏的支撑基础不同，又可分为落地式和附属式两种安装方式。 所谓落地式，即：张力式电子围栏超直接安装在地面上；
所谓附属式，即：张力式电子围栏架设在围墙或围栏的上方。
附属式又可分为直立式、向外倾斜式和向内倾斜式等不同安装方式。
设计人员应根据防范周界的现场实际情况选择附属式安装或落地式安装。但无论选择哪种安装方式，对架设和支撑电子围栏的附属物或基础都要求足够坚固，必须能够承受电子围栏的静态张力以及人为的拉压和攀爬时作用在围栏上的力。
当采用附属式安装时，围栏的高度应不低于750mm，最下一道钢绳与实体周界上端的水平距离应在130mm－150mm之间，相邻两根钢绳的间距为200mm±10mm。
当采用落地式安装时，应对控制杆、受力杆、支撑杆均采取加固措施。围栏的高度应不低于1800mm，其中1500mm以下的钢索，相邻两根间距应为150mm±10 mm，1500mm 以上的钢索，相邻两根间距应为200mm±10 mm。
为保证张力式电子围栏钢绳能承受足够的拉力，建议所选用的钢丝绳的直径应不小于1.2mm。
为保证钢丝绳及弹簧能在室外环境中长期良好地使用，建议选用SUS304以上型号或其他等效材料。

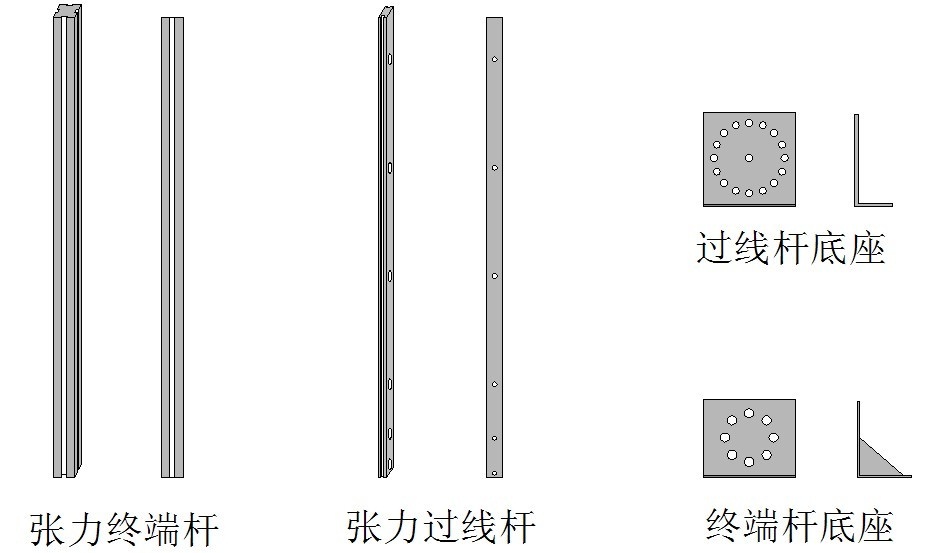

张力围栏的杆体及底座
张力围栏杆体分为两种：终端杆和过线杆，通过终端杆上安装的不同功能模块，终端杆为40*40MM的铝型材，四面有槽，方便安装盛科安保公司生产的各种模块，终端杆按安装模块的不同又分为控制终端杆、滑轮终端杆和受力终端杆。两种杆子通过标准的安装底座将杆体固定在围墙、栅栏的上方，或直接安装在地面上。杆体与底板可有多种不同的连接角度，可选择的角度有0°、45°、90°、180°。

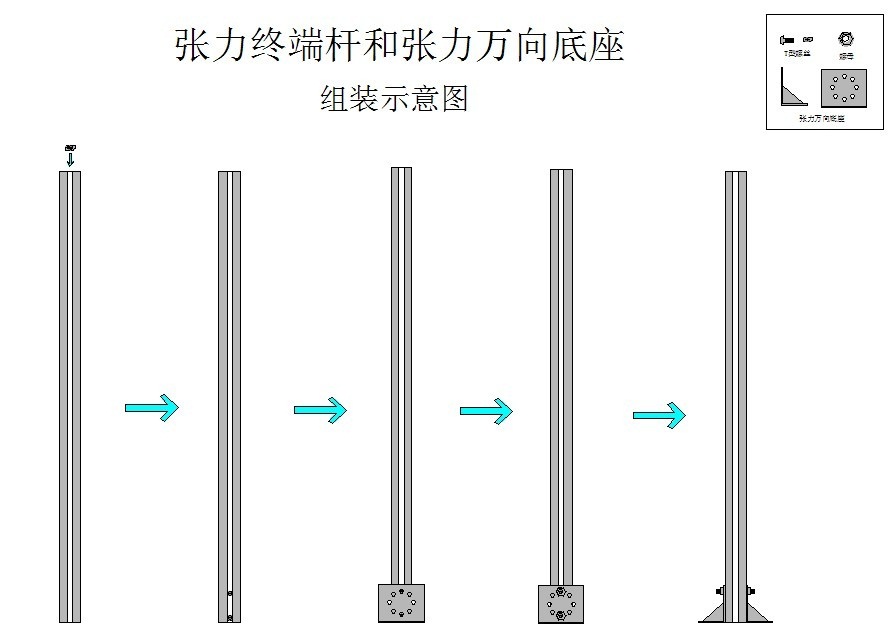

张力终端杆和张力万向底座的安装
在终端杆两侧的凹槽分别放入2个配套的T型螺丝，然后用螺母把张力万向底座固定在终端杆两侧，安装步骤如下图所示：

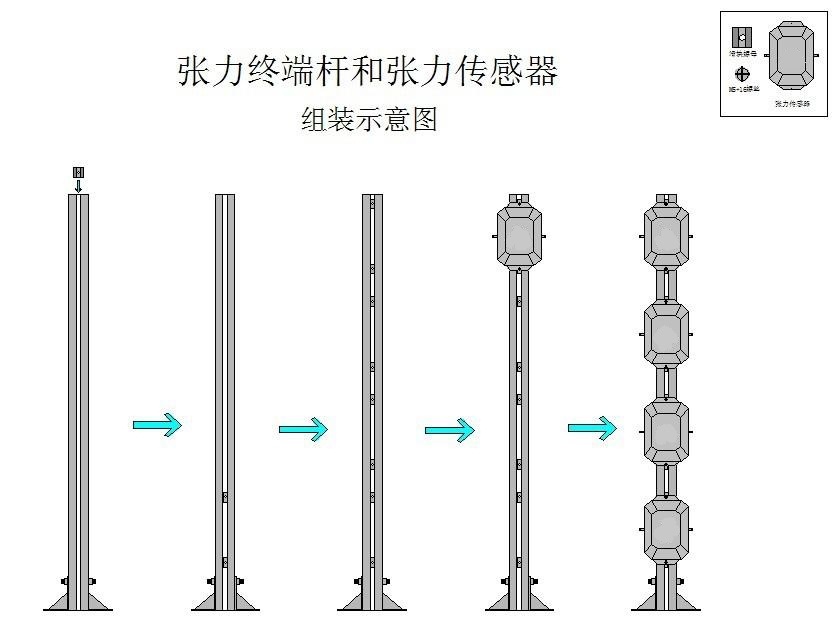

张力终端杆和张力传感器的安装
张力终端杆和万向底座安装好后，在终端杆另外一侧的凹槽分别放入8个配套的滑块螺母，然后用M5*16的螺丝把张力传感器固定在终端杆上（张力传感器的间距参考张力过线杆的孔距），安装步骤如下图所示：

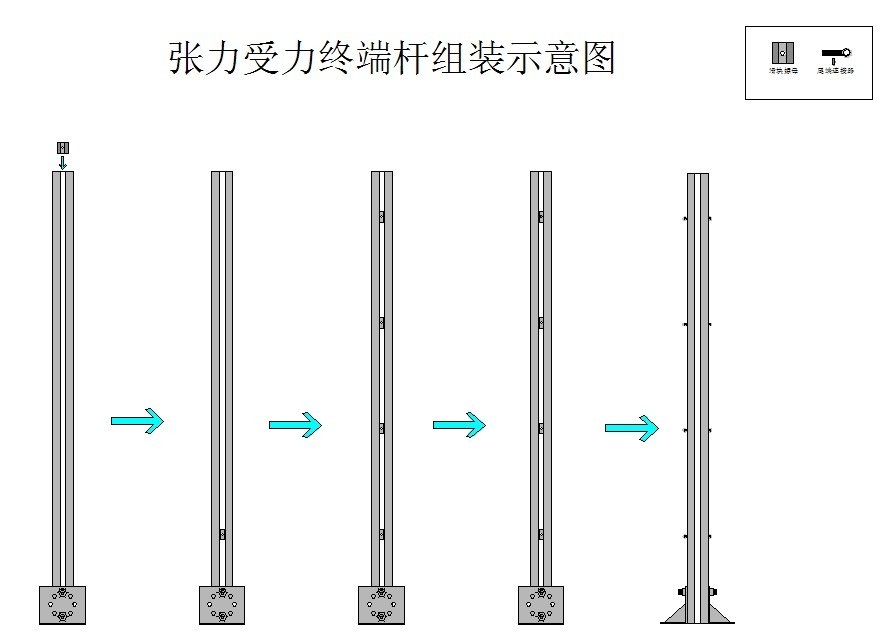

张力受力终端杆的安装
张力终端杆和万向底座安装好后，在终端杆两侧的凹槽分别放入4个配套的滑块螺母，然后把尾端连接器拧入滑块螺母（尾端连接器的间距参考张力过线杆的孔距），安装步骤如下图所示：

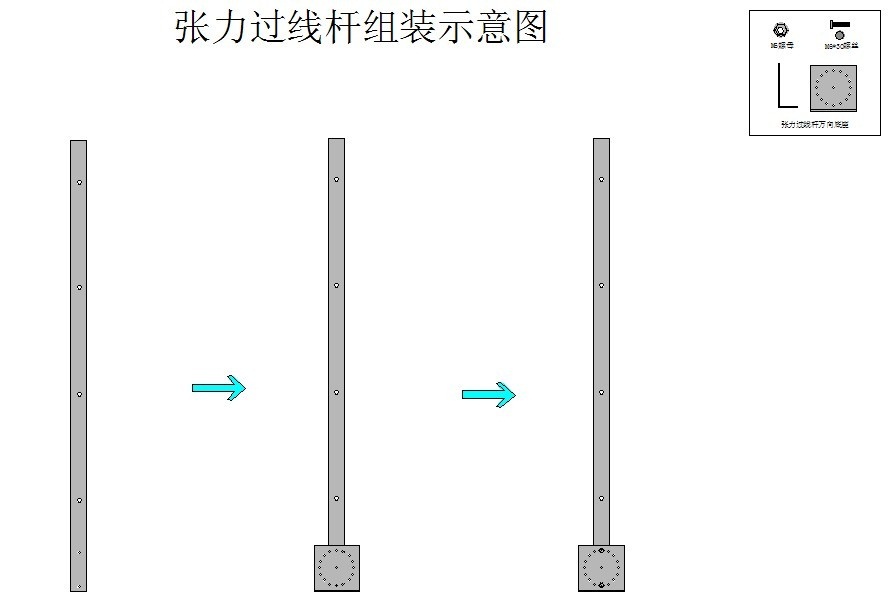

张力过线杆的安装
用M6*30的螺丝和M6螺母把张力过线杆固定在张力万向底座上，安装步骤如下图所示：

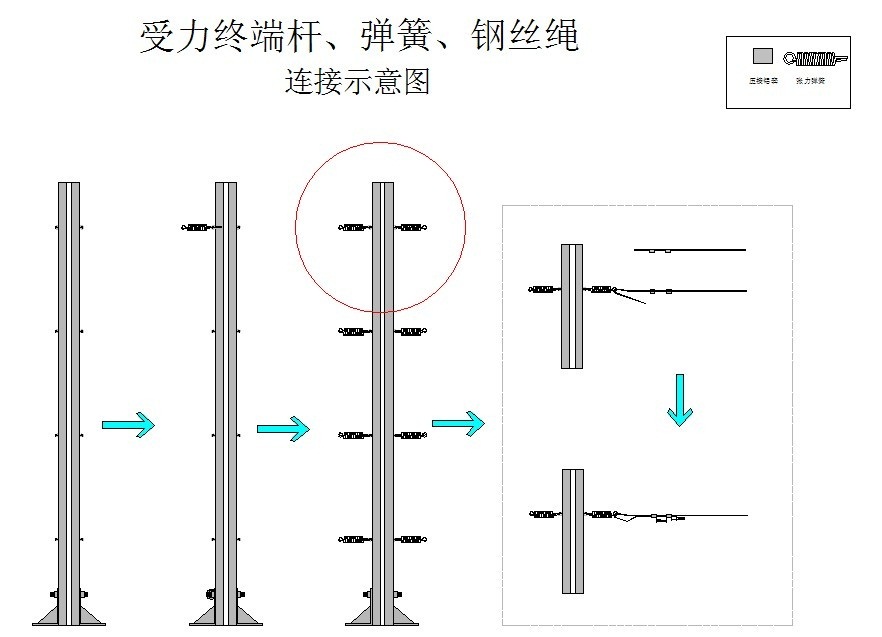

受力终端杆、张力弹簧和钢丝绳的连接
将张力弹簧挂入组装好的受力终端杆的尾端连接器上，然后把不锈钢丝绳穿入两个压接铝套，绕过张力弹簧后，再穿回两个压接铝套，最后用压线钳将铝套压紧（注意两个压接铝套的间距，一般间距在20mm）。安装步骤如下图所示：

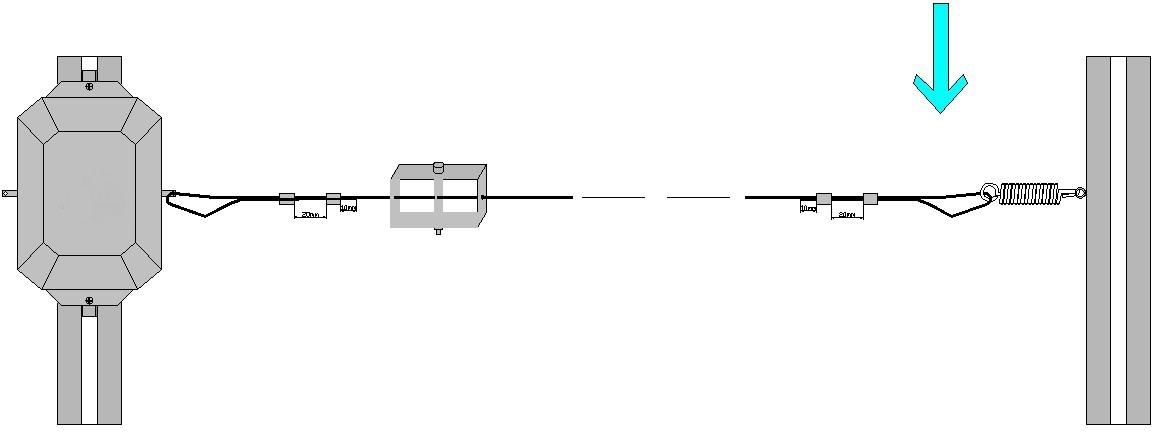

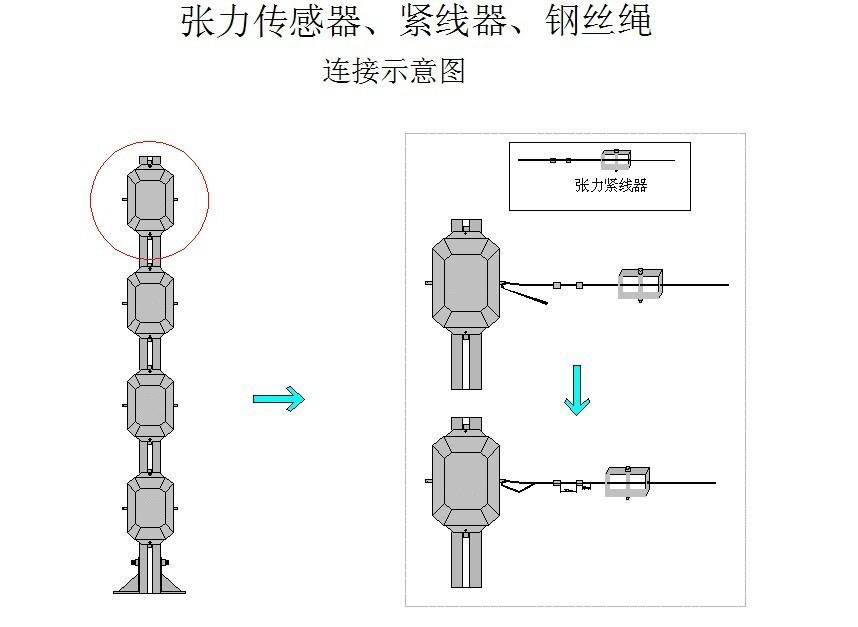

张力传感器、绝缘子、紧线器和钢丝绳的连接
将不锈钢丝绳穿入紧线器，再穿过两个压接铝套，然后不锈钢丝绳再穿过张力传感器丝杆上的小孔，再将不锈钢丝绳穿回两个压接铝套，最后用压线钳将铝套压紧（注意两个压接铝套的间距，一般间距在20mm），通过紧线器将钢丝绳收紧。安装步骤如下图所示：
本产品已通过公安三所检测 报告编号：公沪检142969
