特性：

CORAL PLUS 被动红外探测器是一款较新的，先进的探测器。在原基础上增强了其探测范围，稳定性，以及RFI防护能力(>30 V/m)。

CORAL PLUS 的一大技术特点在于其先进的温度补偿技术。高温度补偿技术能使探测器发挥***的捕捉性能，低温度补偿技术能***限度的防止误报的发生。

CORAL PLUS 为保护热电感应器而专门设计了防昆虫与防气流进入的密封外壳。交替极性脉冲计数器，可根据需要选择脉冲1或是脉冲3。

CORAL PLUS 有5款透镜可选择，可根据不同的探测范围要求来选择匹配不同的透镜。

技术参数：

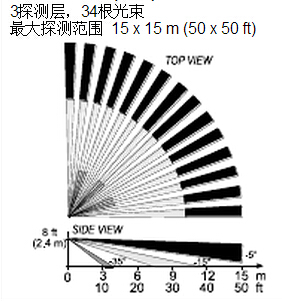

光学特性  探测模式： 5 种可选择透镜-请见图1。

调节： 垂直，调节角度+2°~ -12° 。

电路及电子元件  电压： 9 ~ 16 VDC.

电流损耗： 17 mA @ 12 VDC, 21 mA @ 16 VDC

报警输出： 常闭触点。串联时18Ω，0.1A / 30 VDC。

防拆输出： 常闭，0.5 A / 30 VDC。

报警时间： 2-3 秒。

脉冲计数器：2种位置的选择器，1或3脉冲可选。

LED: 通过内部连线在步行测试中开启或关闭该LED灯。

探测器： 双元低噪音热电感应器。

安装高度   壁挂安装或角落安装(无支架即可实现)。

安装高度： ***3.6 m (12 ft)。 安装支架： 见3.3。

环境   操作温度： -10°C~ 50°C (14°F ~ 122°F).

储存温度： -20°C~ 60°C (-4°F ~ 140°F).

RFI 防护： >30 V/m~ 1000 MHz.

物理特征   体积： 60 x 104 x 32 mm (2.4 x 4.1 x 1.3 in.).

重量： 77 g (2-3/4 oz).

外壳颜色：白色
