CLIP-4N是一款小巧的，设计优美的幕帘式被动红外探测器，安装简便，无需垂直调试。采用新的数字式信号处理技术。
同时，该款探测器采用了一项较新的技术，在一个探测器外壳中可以具有三种不同的感应器功能。以在每个特定的安装位置上都能发挥其优越的性能。这项技术的应用使得该探测器具有更出色的捕捉性能及超强防误报的能力。


特性：

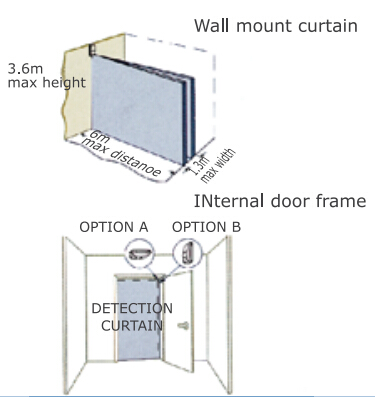

幕帘数量: 2
安装高度: ***3.6 m (12 ft).
探测范围: 长距离，中距离及短距离(通过跳线选择)
电路及电子元件
工作电压: 10 ~16 VDC.
静态电流损耗: 大约8 mA@12 VDC.
报警输出: 常闭固态继电器，***100 ma / 30 V，内阻30Ω,报警时线圈打开。
防拆输出: 常闭，50 mA / 30 VDC.
报警时间: 2-3 秒.
LED: 通过内部连线在步行测试中开启或关闭该LED灯
探测器: 双元低噪音热电感应器.
微处理器: 8位, 低功耗CMOS.
工作温度: -10°C ~ 50°C (14°F ~ 122°F).
储存温度: -20°C ~ 60°C (-4°F ~ 140°F).
RFI 防护: > 20 V/m ~ 1000 MHz.
物理特征
体积(H x W x D): 70 x 28 x 25 mm (2-3/4 x 1-1/4 x 1 in.).
重量: 25 g (0.9 oz).
外壳颜色: 白色.
