2300主机遥控器
HONEYWELL 238系列遥控器



概述

SK-238R无线接收器是THINKSEC自行研发与Honeywell的236、238、2316报警主机配套使用的,SK-238R模拟5号键盘,接收无线遥控器的指令控制主机的布撤防,SK-238R和报警主机的通讯接口是DATA。

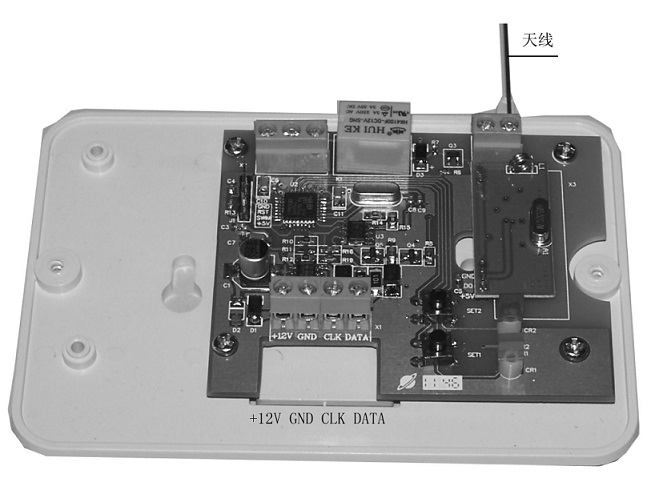

接收器图片:





技术参数


1

供电范围:DC9V~15V

2

静态耗电:15mA

3

开关量输出接口负载:0.5A/AC220V  1A/DC24V

4

无线频率:433MHZ

5

无线距离:室内15米





安装和调试

2.1接线方法

1、无线接收器的+12V、GND、DATA分别接报警主机的KEY+、GND、DATA。

2、SK-238R上电状态:红色LED和绿色LED先同时点亮后同时灭,表示上电正常。

2.2 调试方法

     1、学习遥控器方法:

短按SET1键绿色灯点亮,此时按遥控器上的任意键若学习成功绿色灯持续闪烁3秒钟之后灭。学习第二个遥控器操作方法同上。依次类推,最多可以学习15个遥控器。

        2、删除所有遥控器方法:

长按SET1键5秒钟绿色灯先亮再闪烁不停,此时松开SET1键直到所有遥控器删除成功后灯灭。

     3、学习操作键盘操作密码,短按SET2键绿色灯点亮,此时在键盘上输入四位操作密码+*,若学习密码成功绿色LED灯闪烁之后灭。



天线的安装

   为了增强SK-238R接收器接收发射器的距离,由随机长度15CM天线配件,安装在下图的X4位置,可以增强无线接收效果。



布撤防状态跟随输出

    有一个跟随布撤防状态输出功能,输出的开关量信号,主要是在没有使用键盘或商业门店布撤防状态无法显示的情况下,通过接在跟随布撤防输出的开关量驱动蜂鸣器或SPEEK来确定布撤防是否OK。

     布防操作有效:蜂鸣器嘀、嘀、嘀提示音。

撤防操作有效:蜂鸣器嘀一声长音提示。



状态灯指示



红色LED灯快闪之后停止

表示接收器向主机发送数据成功

绿色LED灯快闪之后停止

表示送接收遥控器发数据成功

红色LED常亮

表示主机布防状态

红色LED常灭

表示主机撤防状态

红色LED灯每隔1秒闪烁一次

表示无线接收器和主机通迅故障,维修人员要检查
