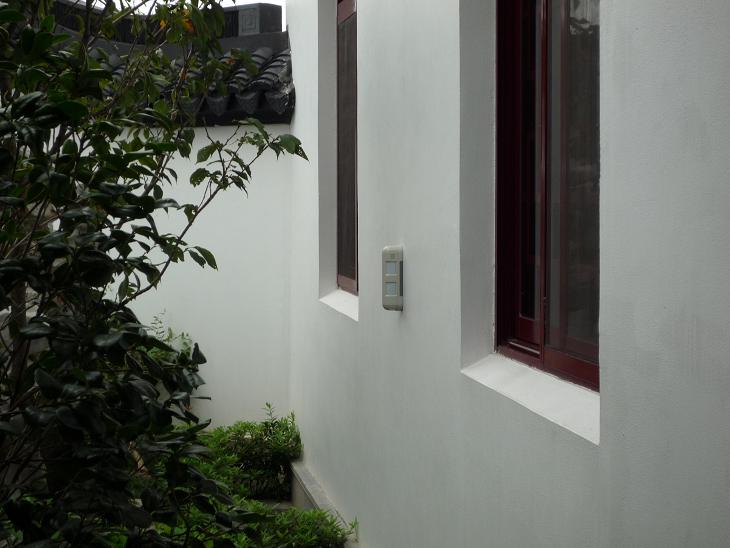

下图为室外双向双红外探测器，使用探测器BX-80N，其安装要求为0.8~1.4米，根据具体环境和要求选择安装高度。

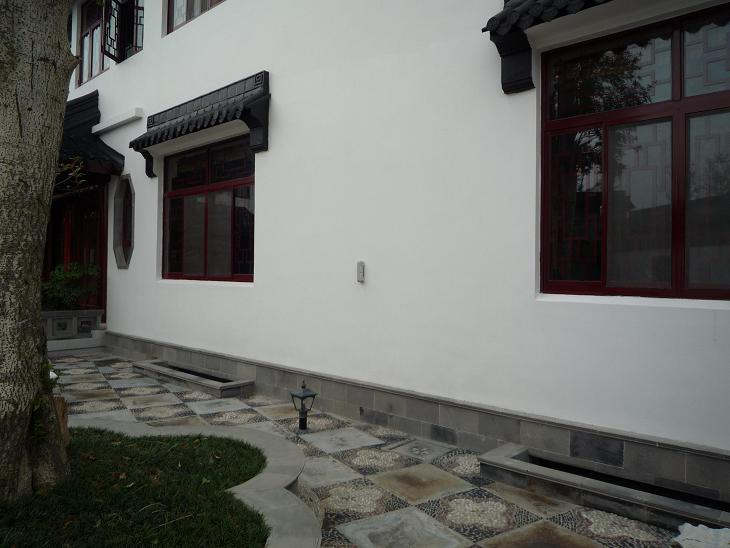

下图同为BX-80N，安装高度超过1.3米，在窗台平行线上方约10`15厘米安装，保护方位为两侧窗户。

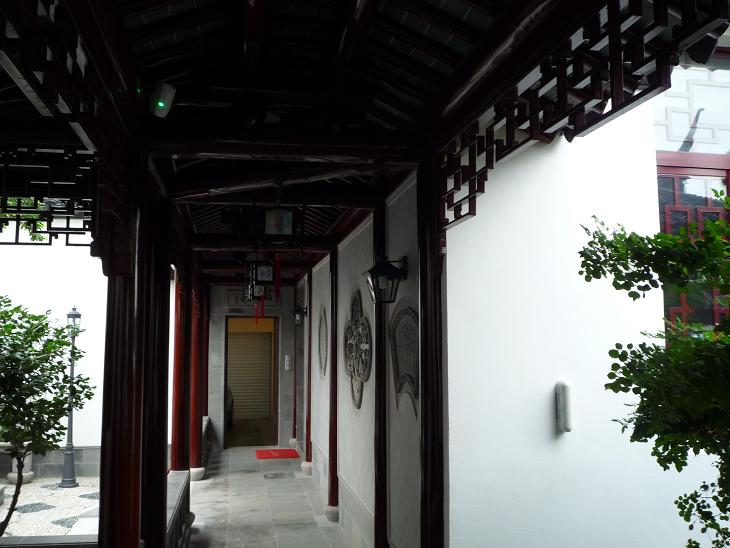

下图同为BX-80N，安装高度1.4米，保护范围左右各八米范围，此时需要调整设备两侧镜片达到理想效果，进行多次步行测试，确保探测范围安全可靠。（注意夏季室外温度较高，适当提高产品灵敏度）

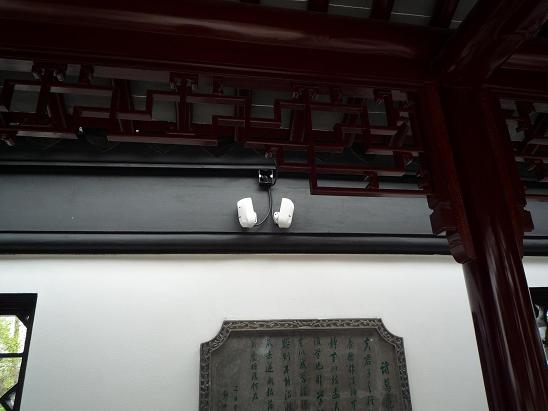

下图为室外双技术探测器DT-928，探测范围12米角度85度，对广阔区域进行防范，安装高度2.2米。

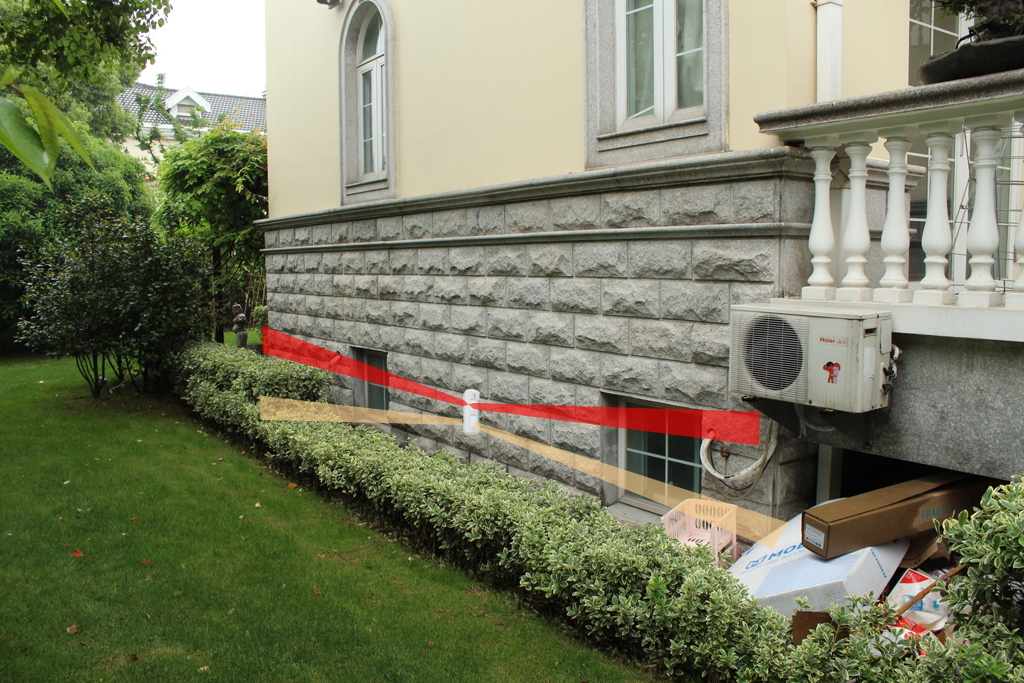

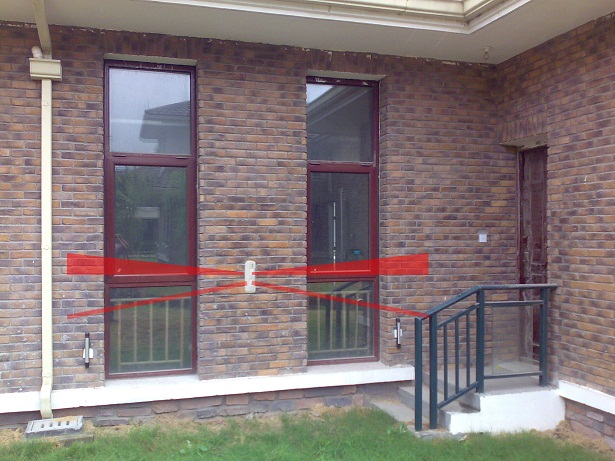

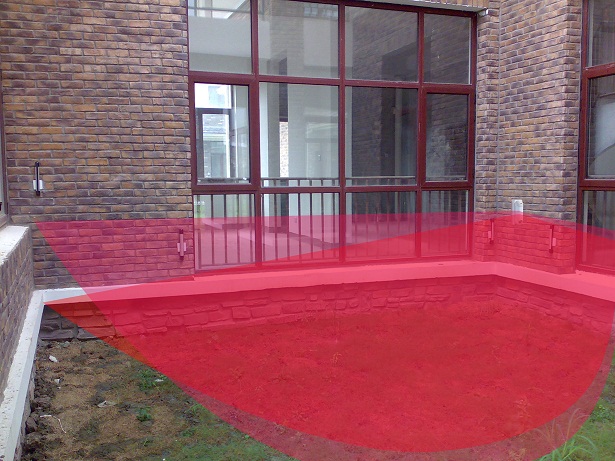

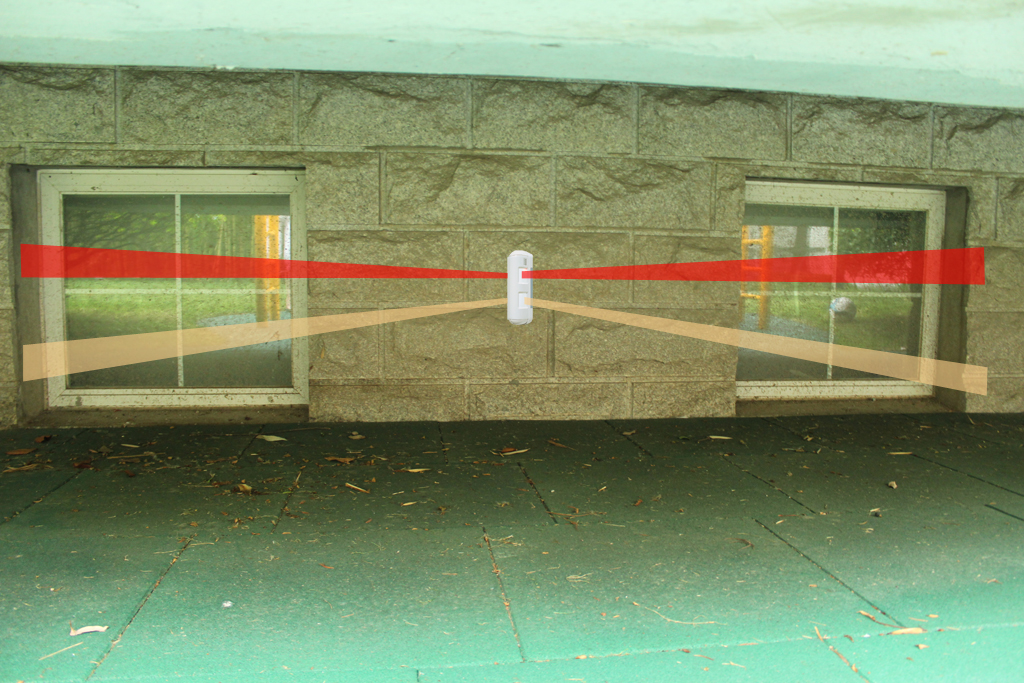

以下为探测范围效果图示范
