    新品双向滚码遥控适用于：Honeywell、BOSCH



一 概述
AR-430无线遥控接收器是和Honeywell的236、238、2316报警主机及BOSCH的CMS6/8、CC408（加拿大EDM）配套使用的，接收双向无线遥控器的布撤防及紧急按钮指令控制报警主机操作。


二 技术参数
1
接收器供电范围：DC9V~15V
2
静态耗电：25mA
3
开关量输出接口负载：0.5A/AC220V 1A/DC24V
4
无线频率：433MHZ
5
无线距离：室内30米 空旷100米
6
遥控器使用3V纽扣电池 一般使用寿命一年半到2年。
注意：超过时间请使用者自行换电池


三 接线和调试
3.1和Honeywell报警主机接线方法：
AR-430接收器的+12V、GND、DATA 接报警主机的电源+12V、GND、DATA（键盘数据线）。
3.2 和BOSCH报警主机接线方法：
AR-430接收器的电源+12V、GND接报警主机的电源+12V、GND，数据线由AR-430随机配套的数据线直接和BOSCH主机的遥控接线端子连接（具体看主机使用手册）。
3.3拨码开关功能设置：
功能
功能
OFF OFF
ON OFF
OFF ON
ON ON
拨码1、2
主要和Honeywell报警主机连接，设置键盘地址码（1~3）
5号键盘
1号键盘
2号键盘
3号键盘
拨码3
主要设置连接的主机类型：
Honeywell报警主机或BOSCH报警主机
OFF
Honeywell报警主机：
236 238 2316
ON
BOSCH报警主机：
CMS6/8 CC408

...............................................

具体调试方式查看产品随带说明书

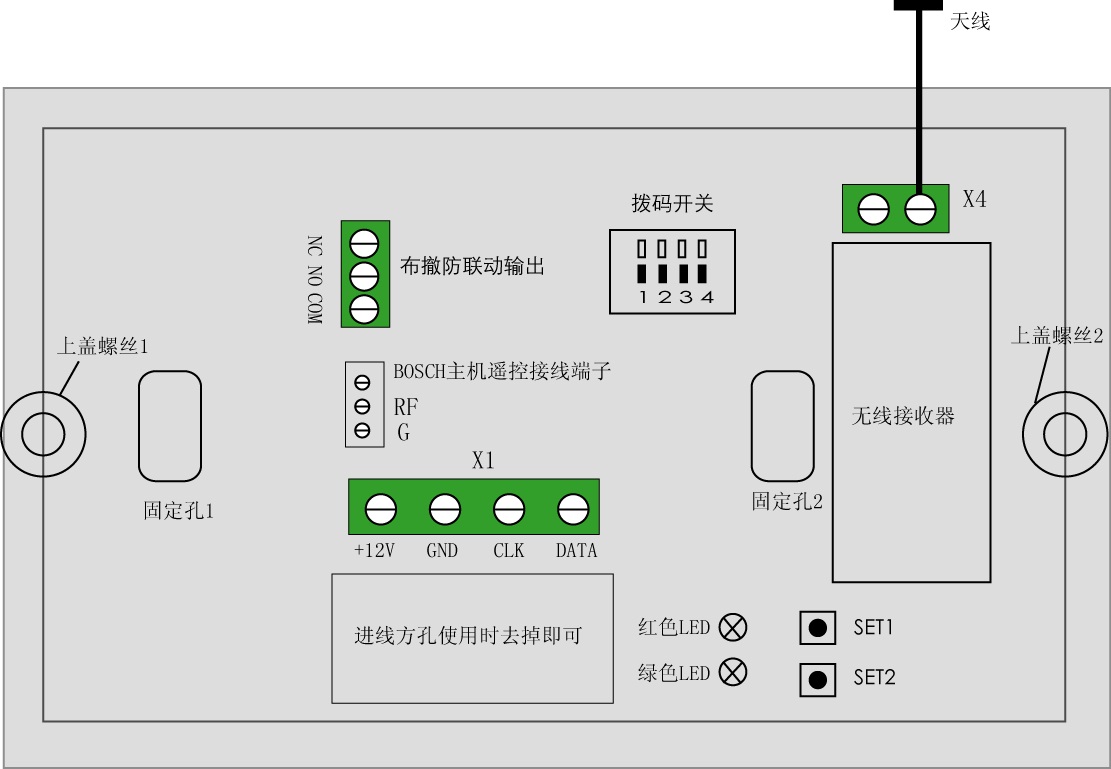

四 接线位置图


注1：为了增强AR-430接收器接收发射器的距离，由随机附件长度15CM天线配件，安装在下图的X4位置，可以增强无线接收效果。
注2：接收器的安装在非屏蔽且和保证天线垂直向上，而且接收器尽量安装在一米以上的高度接收效果***。

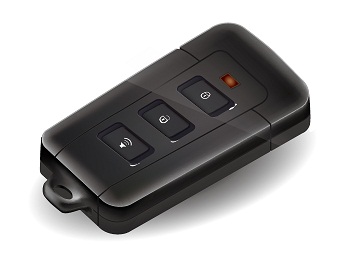

五 遥控器操作：
1：布防操作：按遥控器“布防”键，若操作成功有蜂鸣器提示（对于Honeywell系列主机有效）并且遥控器的绿色LED灯闪烁，布防联动输出继电器常开闭合（NO COM）。
2：撤防操作：按遥控器“撤防”键，若操作成功有蜂鸣器提示（对于Honeywell系列主机有效）并且遥控器的绿的LED灯闪烁，撤防联动输出继电器常开恢复（NO COM）。
3：紧急按钮操作：在3秒钟之内连续按遥控器“紧急按钮”三次，若操作成功主机发送紧急按钮指令，并且遥控器的绿色LED灯闪烁，此时只能通过键盘撤防。
