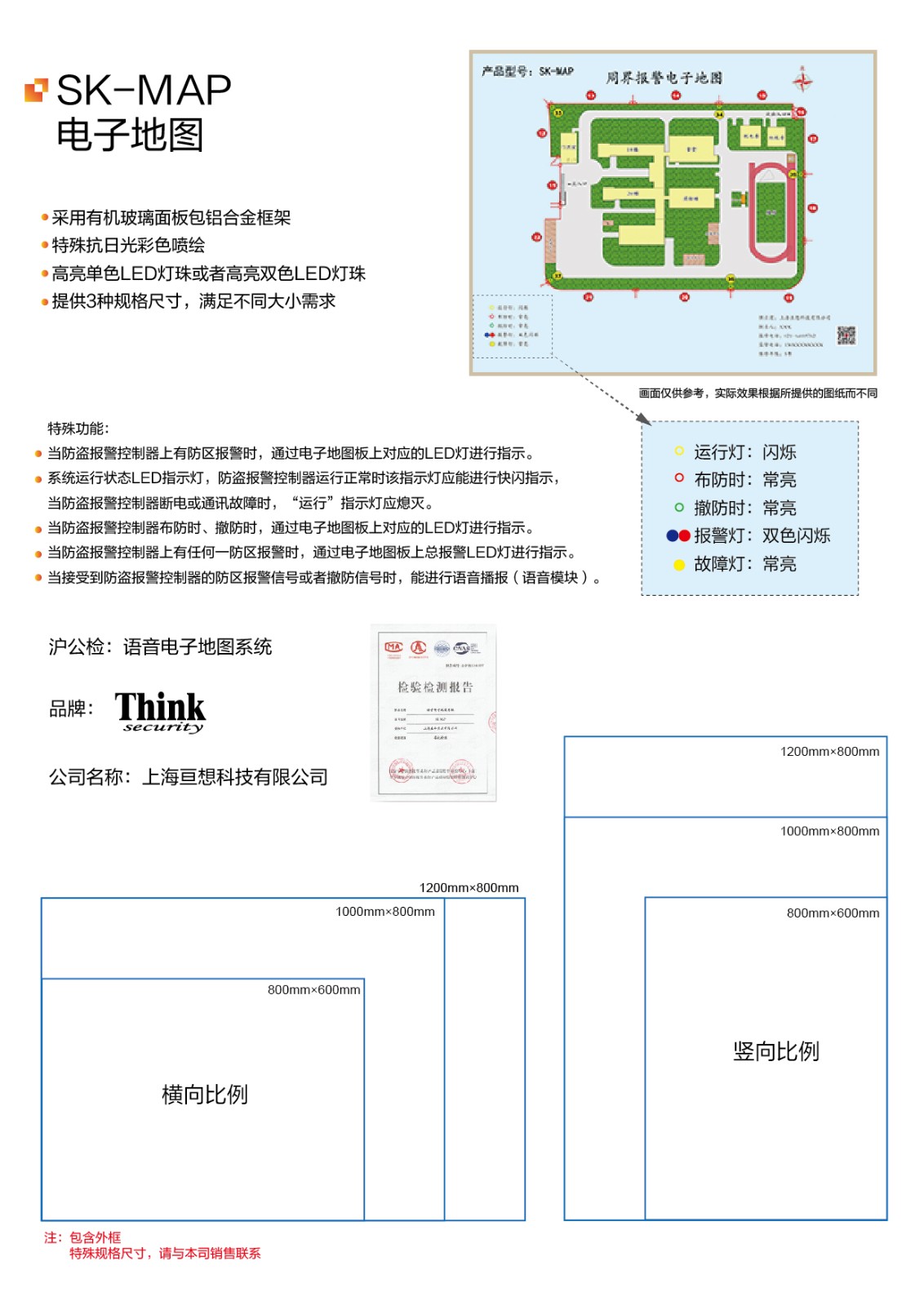

SK-MAP

电子地图

简介

有机玻璃面板包铝合金框架；特殊抗日光喷绘；效果图绘制精良，

清晰体现主要建筑平面位置及各设防点位和编号，并能显示报警、

正常和故障（预留）等状态；使用高亮单色LED灯珠或高亮双色LED

灯珠，报警时快闪指示；提供联动LED走字屏、语音喇叭提示等更

多输出功能。

 • Thinksecurity亘想科技：A-120报警主机

 • Resideo域适都：2300系列、VISTA系列报警主机

 • Bosch博世：CMS6/8/40、DS7400报警主机

 • 当防区报警时，通过电子地图板上对应的LED灯进行指示。

 • 系统运行状态LED指示灯闪烁，当防盗报警控制器断电或通讯故障时，“运行”指示灯应熄灭。

 • 当防盗报警控制器布防时、撤防时，通过电子地图板上对应的LED灯进行指示。

 • 当防盗报警控制器上有任何一防区报警时，通过电子地图板上总报警LED灯进行指示。

 • 当接受到防盗报警控制器的防区报警信号或者撤防信号时，能进行语音播报。

最 新 款

• 有机玻璃面板包铝合金框架；特殊抗日光喷绘

特殊功能：

• 当防盗报警控制器上有防区报警时，通过电子地图板上对应的LED灯进行指示。

• 系统运行状态LED指示灯，防盗报警控制器运行正常时该指示灯应能进行快闪指示，当防盗报警控制器断电或通

   讯故障时，“运行”指示灯应熄灭。

• 当防盗报警控制器布防时、撤防时，通过电子地图板上对应的LED灯进行指示。

• 当防盗报警控制器上有任何一防区报警时，通过电子地图板上总报警LED灯进行指示。

• 当接受到防盗报警控制器的防区报警信号或者撤防信号时，能进行语音播报。

2020款新增

• 还提供联动LED走字屏、语音喇叭提示等更多输出功能。

2019款

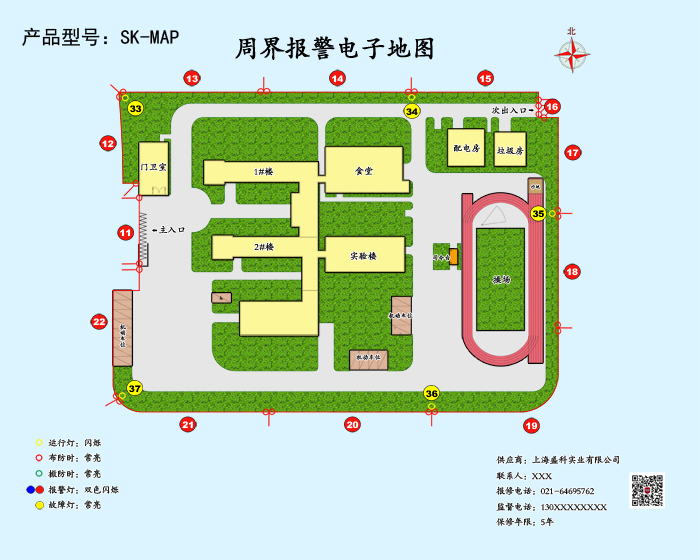

 • 地图上能清晰显示学校、小区、工厂等建筑、围墙平面图，不易磨损；

 • 系统状态灯：通过LED灯能实时显示系统运行状态（非电源灯）；

 • 工作状态灯：通过LED灯能实时显示系统工作状态（布、撤防）；

 • 防区指示灯：当有报警信号发生时能及时显示报警区域位置；

• 材质：有机玻璃面板包铝合金框架，特殊抗日光彩色喷绘

• 外形尺寸（常规）：1000mm×80mm，800mm×600mm，1200mm×800mm

  （特殊规格请与本司销售联系）

• 高亮单色LED灯珠或高亮双色LED灯珠

周界电子围栏配套报警主机A-120  点击打开方案配置页面

学校电子地图标准配置   点击打开方案配置页面

BOSCH总线报警主机系统  点击打开方案配置页面

域适都总线报警主机系统  点击打开方案配置页面

域适都分线报警主机系统   点击打开方案配置页面

BOSCH分线制报警主机   点击打开方案配置页面

• 壁挂式安装
