AX-70TN
双光束20米红外对射
产品资料下载：
点击打开资料

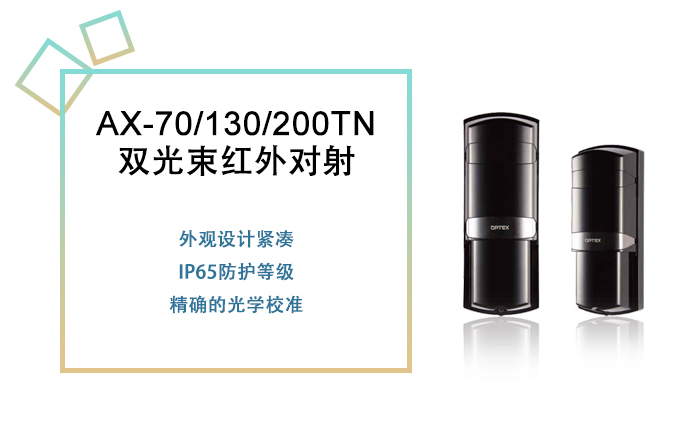

简介
AX-70/130/200TN系列短距离红外对射探测器外观设计紧凑并具有
IP65的超高外壳防护等级。使用密封橡胶圈设计，能够防止接线孔、
接线槽及外部底盘等由于水、灰尘及昆虫等渗入而影响探测性能。在
恶劣的室外环境下，此功能能够极大地提高探测器的可靠性。 此外，
TN系列上下层透镜之间的长度及透镜本身的宽度设计完美，能够产生
最智能的探测模式，从而减少在仅探测人体入侵过程中引起的误报。
AX-70TN—探测距离20m
AX-130TN—探测距离40m
AX-200N—探测距离60m
• Thinksecurity亘想科技：A-120报警主机、6860双防区报警一体机、1208LF 8防区无线转换模块（LoRa）
• Resideo域适都：2300系列、VISTA系列报警主机
• Bosch博世：CMS6/8/40、DS7400报警主机
• A-120PLUS LoRa总线报警主机 （新款支持3KM无线防区，NB云端防区）（云端控制器）（云控键盘）
• 1208LF 8路无线LoRa转换模块
• 1208LR 8路无线LoRa接收器
• IP65防护等级
• A.G.C.（自动增益控制）电路
• 防雷击及电涌功能
• 可调节射束切断时间
• 99%射束阻隔稳定性

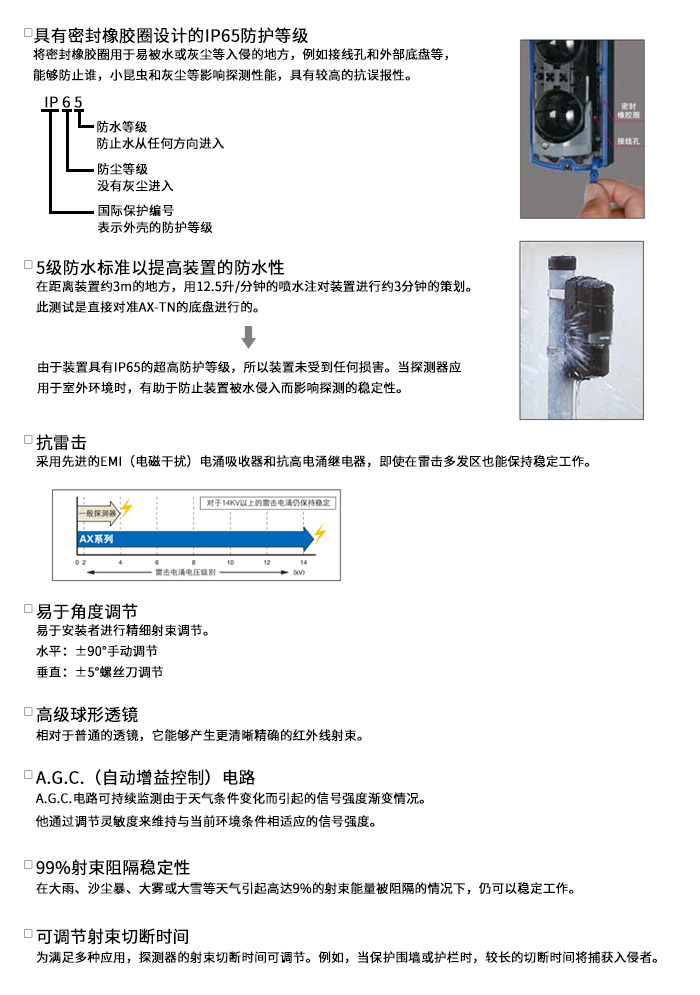

• 具有密封橡胶圈设计的IP65防护等级
将密封橡胶圈用于易被水或灰尘等入侵的地方，例如接线孔和外部底盘等，
能够防止谁，小昆虫和灰尘等影响探测性能，具有较高的抗误报性。
• 5级防水标准以提高装置的防水性
在距离装置约3m的地方，用12.5升/分钟的喷水注对装置进行约3分钟的策划。
此测试是直接对准AX-TN的底盘进行的。
• 抗雷击
采用先进的EMI（电磁干扰）电涌吸收器和抗高电涌继电器，即使在雷击多发区也能保持稳定工作。
• 易于角度调节
易于安装者进行精细射束调节。
水平：±90°手动调节
垂直：±5°螺丝刀调节
• 高级球形透镜
相对于普通的透镜，它能够产生更清晰精确的红外线射束。
• A.G.C.（自动增益控制）电路
A.G.C.电路可持续监测由于天气条件变化而引起的信号强度渐变情况。
他通过调节灵敏度来维持与当前环境条件相适应的信号强度。
• 99%射束阻隔稳定性
在大雨、沙尘暴、大雾或大雪等天气引起高达9%的射束能量被阻隔的情况下，仍可以稳定工作。
• 可调节射束切断时间
为满足多种应用，探测器的射束切断时间可调节。例如，当保护围墙或护栏时，较长的切断时间将捕获入侵者。
AX-70TN
• ***探测范围：20m
• 最远可达距离：200m
• 切短周期：50、100、250、500 msec.可调
• 电源输入：10.5~28VDC
• 耗电（发射器+接收器）：***38mA
• 报警周期：2 sec.（±1）
• 防拆开关：当外壳被移去时打开：280VDC，0.2A***
• 工作温度：-25℃~+60℃
• 环境湿度：95%最高
• 校正角度：水平：±90°，垂直：±5°
• 安装方式：墙装/杆柱安装
• 重量：650g
• 尺寸：170mm×65mm×69.5mm
• IP防护等级：IP65
AX-130TN
• ***探测范围：40m
• 最远可达距离：400m
• 切短周期：50、100、250、500 msec.可调
• 电源输入：10.5~28VDC
• 耗电（发射器+接收器）：***41mA
• 报警周期：2 sec.（±1）
• 防拆开关：当外壳被移去时打开：280VDC，0.2A***
• 工作温度：-25℃~+60℃
• 环境湿度：95%最高
• 校正角度：水平：±90°，垂直：±5°
• 安装方式：墙装/杆柱安装
• 重量：650g
• 尺寸：170mm×65mm×69.5mm
• IP防护等级：IP65
AX-200TN
• ***探测范围：60m
• 最远可达距离：600m
• 切短周期：50、100、250、500 msec.可调
• 电源输入：10.5~28VDC
• 耗电（发射器+接收器）：***45mA
• 报警周期：2 sec.（±1）
• 防拆开关：当外壳被移去时打开：280VDC，0.2A***
• 工作温度：-25℃~+60℃
• 环境湿度：95%最高
• 校正角度：水平：±90°，垂直：±5°
• 安装方式：墙装/杆柱安装
• 重量：650g
• 尺寸：170mm×65mm×69.5mm
• IP防护等级：IP65

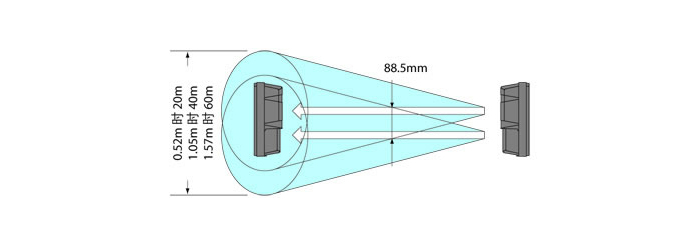

探测光路图

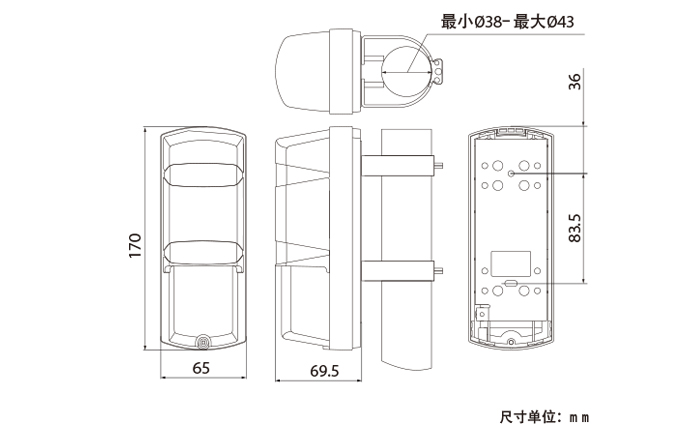

• 墙装/杆柱安装
