1.0 产品规格
认 证：CE / FCC / RoHS
开关形式：NC/常闭型——磁铁靠近，电路闭合
（NO/常开型，COM转换型可提供）
动作距离：≥20mm （无干扰测试）
***电压：100V DC/AC
***电流：0.5A
触点负载：10W
工作温度：-20~80℃
开关寿命：>100000次
接线方式：350mm 1007/22# 导线连接
外壳材质：ABS
颜 色：白色/棕色（其它颜色可定制）
包 装：10套/包，600套/箱（375*295*300mm）
毛 重：22KGS

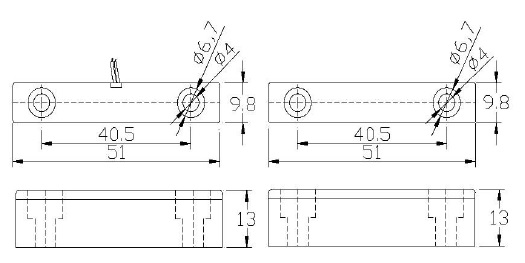

尺 寸（mm）：

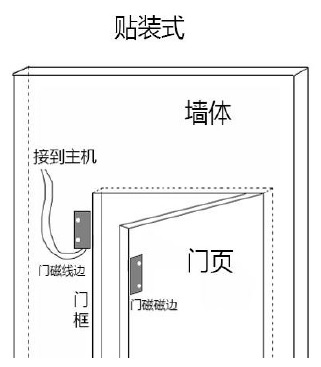

2.0 安装示意图

3.0 产品功能

门磁开关是防盗系统中用于探测门窗开关的入侵探测器，由干簧
管开关和磁铁组成。通常当门窗关闭时，开关触点受到磁铁磁场影响
形成导通状态；当门窗被非法打开时，磁铁远离开关，开关触点断
开，即触发报警。

4.0 安装指示
在门（窗）和对应的门（窗）框上不易接触的地方打孔以便于线
边和磁边的安装，然后将磁铁部分装在活动的门（窗）上，开关部分
装在固定的门（窗）框上，并用导线接线到主机。
磁铁部分和开关部分应平行对齐，不错位。
安装过程中不可敲击，以避免内部干黄开关损坏。

5.0 警示
门磁开关仅适用于安防门窗入侵信号探测，如用于工业设备/家用
电器，请联系信威确认技术参数。
