A-120主机接线、地址模块读写

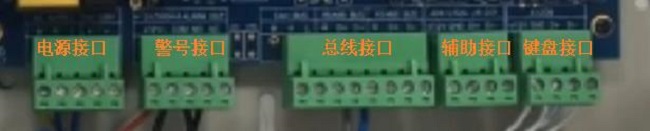

A-120主机有5个接线端口，分别为电源端口，警号端口，总线端口，辅助端口，键盘端口。




电源端口：AC接交流电源，+接蓄电池正，-接蓄电池负。

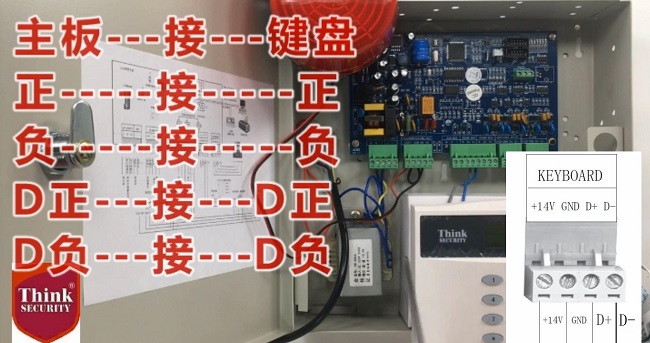

键盘端口：主板正接键盘正，主板负接键盘负，主板D正接键盘D正，主板D负接键盘D负。

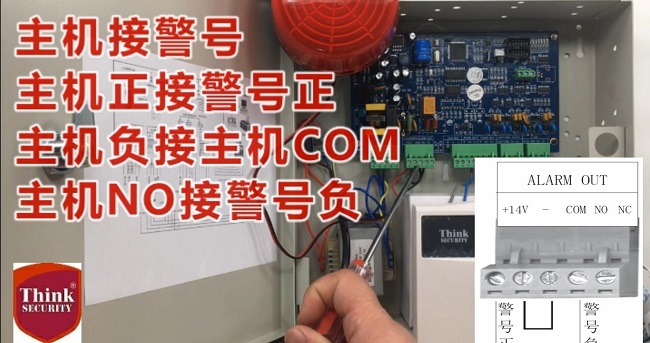

警号端口：主机正接警号正，主机负接主机COM，主机NO接警号负。

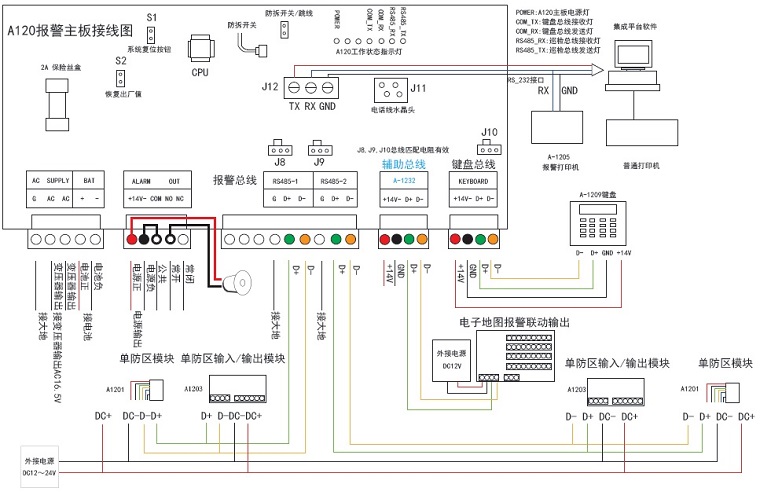

总线端口：两组总线，主机D正接模块的总线正，主机D负接模块的总线负。

A-1201模块读写

A-1201模块共有六根线，红接电源正，黑接电源负，绿接总线正，黄接总线负，另外一个黑接前端设备COM，

蓝串联一个2.2KΩ的电阻后接前端设备NC，（注：读写模块时接前端设备黑色的线和蓝色的线上都不接东西）

读写接线：模块红接辅助端正，模块黑接辅助端负，模块绿接辅助端D正，模块黄接辅助端D负，黑色与蓝色不接。

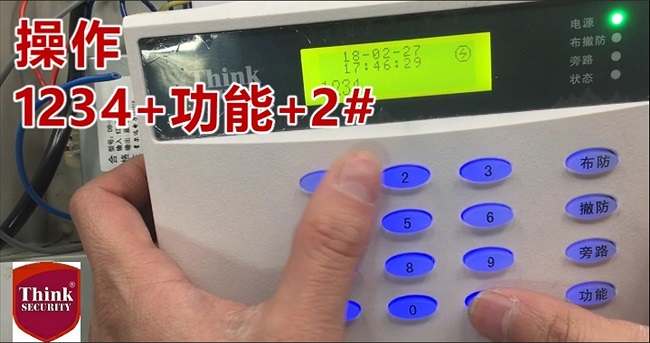

读写操作：1234+功能键+2+#。按#号写入防区，按*号读取防区。

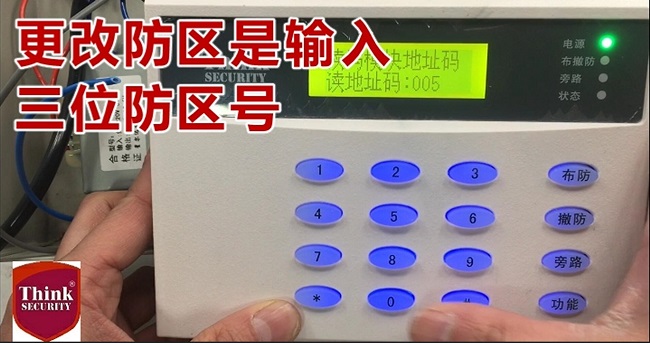

修改防区：在读写防区时输入3位防区号即可修改防区。

退出读写：按功能键退出读写状态。
